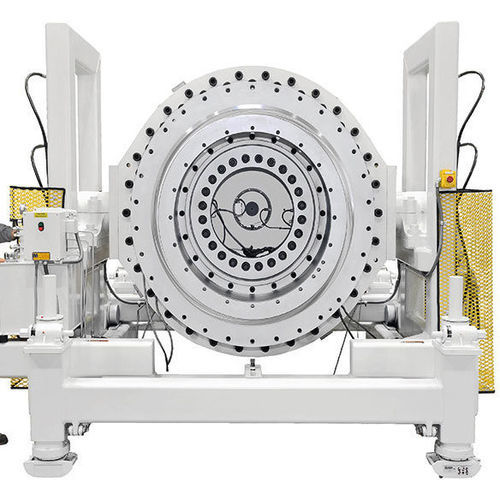

Cabezal de extrusión por coextrusión

de tubospara la industria del plásticoaraña

Herramientas para extrusión mono y multicapa
Herramientas PVC adecuadas para una amplia variedad de aplicaciones industriales

• Además de la extrusora, las cabezas de tubería son uno de los componentes más importantes en una línea de extrusión de tuberías.
• La serie Spider ofrece una amplia gama de cabezas que cubren todo el rango de diámetros posibles.
• Herramientas disponibles para tubos con alma espumada así como para tubos multicapa compactos, incluidas soluciones con capa intermedia de material reciclado o con alto contenido de carga.

Sus ventajas

• Amplio rango de producción y dimensiones de tubo gracias a geometrías de canales de flujo optimizadas según el tamaño de la cabeza
• Mejor calidad de tubo, buenas superficies y bajo sobrepeso
• Procesamiento de todos los compuestos PVC estándar y sistemas estabilizantes
• Diseño robusto y fácil de usar que facilita el manejo en producción y los ciclos de configuración
• Alta fiabilidad operativa y mantenimiento sencillo gracias a materiales de alta calidad y diseño mejorado

Nuestra oferta (general)

• Diámetros exteriores de 6 a 1.600 mm
• Diferentes cabezas con concepto clásico de single spider para diámetros hasta 710 mm
• Herramientas twin-strand para diámetros hasta 250 mm
• Herramientas four-strand para diámetros hasta 50 mm
• Superficies de los canales de flujo cromadas como estándar (opciones: acero inoxidable o cromado múltiple)
• Sistemas de soporte o carro adaptados al tamaño y peso de la cabeza
• Capacidad de calentamiento optimizada
• Opción: centrado térmico e aislamiento con cinta calefactora

Serie Spider NG
La nueva serie Spider NG ofrece un canal de flujo totalmente rediseñado y un innovador sistema de sujeción de moldes.

Sus ventajas (Spider NG)

• Rangos de dimensiones maximizados en cada tamaño y en todas las clases de presión
• Mayores tasas de producción para cada tamaño
• Mejor procesabilidad de todas las formulaciones PVC comunes y sistemas estabilizantes
• Mejor procesabilidad de formulaciones altamente cargadas y materiales reciclados
• Mantenimiento de las menores diferencias de espesor de pared en toda la circunferencia
• Excelentes propiedades mecánicas y ópticas del tubo

Nuestra oferta (Spider NG)

• Innovador sistema de cambio de boquilla con centrado fijo
• Cambio de diámetro en menos de 15 minutos (ejemplo: Spider NG 250)
• Cambio de espesor de pared en menos de 8 minutos (ejemplo: Spider NG 250)

Cabezas double spider
Las cabezas double spider usan un posicionamiento escalonado de los stegs ofreciendo ventajas para la producción de tubos PVC de paredes gruesas y para rangos de producción muy altos.

Sus ventajas (Double spider)

• Mejores propiedades mecánicas del tubo
• Excelente distribución del espesor de pared que permite reducir el sobrepeso y ahorrar aproximadamente un 1,5% de material
• Superficie interior del tubo perfecta
• Posibilidad de caudales muy elevados

Nuestra oferta (Double spider)

• Siete tamaños de cabezas double spider para diámetros hasta 1.600 mm
• Todas las superficies de los canales de flujo están cromadas

Cabezas 3 capas para extrusión de tubos con núcleo espumado
Cabezas para tubos PVC de 3 capas con capa intermedia espumada o compacta; ejemplo: Spider 200-3 para diámetros hasta 200 mm.

Sus ventajas

• Canales de flujo cortos y volumen reducido que permiten procesar diversas formulaciones y estabilizantes
• Canales de distribución optimizados que garantizan una perfecta distribución de capas y bajo peso del tubo
• Concepto de diseño “Spider” adecuado desde espumado a compacto, formulaciones muy cargadas y/o materiales reciclados
• Concepto modular convertible a sistema de 2 capas

Nuestra oferta (3 capas)

• Dimensiones cubiertas de 32 mm a 710 mm
• Caudales de 350 kg/h a 1.600 kg/h

Características técnicas / especificaciones

• Rango de diámetro exterior: 6 mm a 1.600 mm
• Concepto single spider clásico: hasta 710 mm
• Herramientas twin-strand: hasta 250 mm
• Herramientas four-strand: hasta 50 mm
• Superficies de canales: cromadas estándar (opciones: acero inoxidable, cromado múltiple)
• Sistemas de soporte/carros adaptados al tamaño y peso
• Capacidad de calentamiento optimizada; opción de centrado térmico e aislamiento con cinta calefactora
• Spider NG: canal rediseñado, sistema de cambio de boquilla con centrado fijo, cambio de diámetro < 15 min (ej. NG 250), cambio de espesor < 8 min (ej. NG 250)
• Double spider: siete tamaños disponibles, apto hasta 1.600 mm, permite altos caudales y mejor distribución del espesor
• 3-layer heads: para núcleos espumados o capas intermedias compactas; dimensiones cubiertas 32–710 mm; caudales 350–1.600 kg/h
• Diseñado para procesar compuestos PVC estándar, sistemas estabilizantes, formulaciones muy cargadas y materiales reciclados
