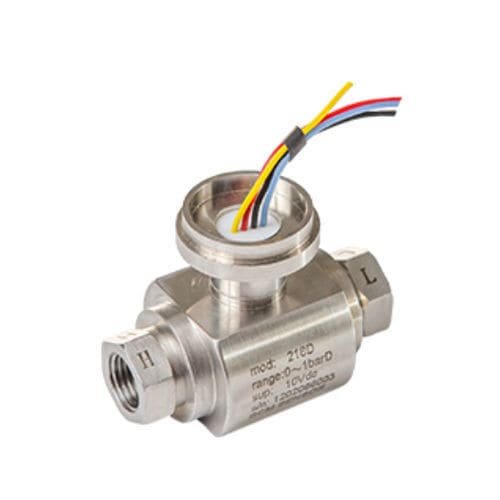

Transductor de presión diferencial 218D

piezorresistivoanalógicocon salidas de tensión

Descripción del producto
El 218D es un transductor de presión diferencial de perfil bajo basado en el sensor piezorresistivo BCM 101B (a19D). El sensor está alojado en una carcasa de acero inoxidable 316 y fijado mediante soldadura láser. Está diseñado para medir la presión diferencial de gases y líquidos diluidos, optimizado para aplicaciones en válvulas inteligentes.

Características clave y compatibilidad

• Diseño compacto de perfil bajo para integración con conjuntos de válvulas
• Piezas en contacto con el fluido: acero inoxidable 316 estándar; Hastelloy‑C opcional para medios agresivos
• Diafragma: 316L inoxidable estándar; opción de tantalio para medios muy corrosivos
• Precisión: típicamente 0,5 % fs (escala completa)
• Presión estática/sobrecarga: hasta 1000 % fs (máx. 100 bar)

Rangos de presión disponibles (selección mostrada en la ficha)

• 0,1 bar
• 0,2 bar
• 0,35 bar
• 0,7 bar
• 1 bar
• 2 bar
• 3,5 bar
• 7 bar
• 10 bar
• 20 bar
• 35 bar

Opciones de interfaz mecánica

• G1/4 (hembra) (estándar)
• G1/4 (macho)
• Interfaz mecánica personalizada (indicar la interfaz requerida)

Opciones de interfaz eléctrica

• Cables volantes PVC de 4 colores, 120 mm (estándar)
• Conector DIN43650
• Cable blindado PVC Ø5 mm, 4 conductores, longitud 1 m
• Interfaz eléctrica personalizada

Señal de salida

• Especificación: ≥ 4 mV/V
• Ejemplo por consulta: 20 mV @ 5 V excitación

Otros detalles / especificaciones técnicas

• Modelo: 218D
• Base del sensor: BCM 101B (a19D) sensor piezorresistivo de presión diferencial
• Carcasa: 316 SS, soldada por láser
• Diafragma: 316L SS (Tantalio opcional)
• Piezas húmedas: 316 SS (Hastelloy‑C opcional)
• Rangos de presión: 0 ~ 0,1 bar hasta 0 ~ 35 bar
• Tipo de presión: Diferencial
• Presión estática / Sobrecarga: 1000 % fs (máx. 100 bar)
• Precisión: 0,5 % fs (estándar)
• Señal de salida: ≥4 mV/V (opción tipo 20 mV @5 V excitación)
• Ejemplos de interfaz mecánica: G1/4 hembra (estándar), G1/4 macho, personalizada
• Ejemplos de interfaz eléctrica: cables volantes 4F, DIN43650, cable blindado (Ø5 mm, 4 conductores, 1 m), personalizado
• Medios previstos: gases y líquidos diluidos
