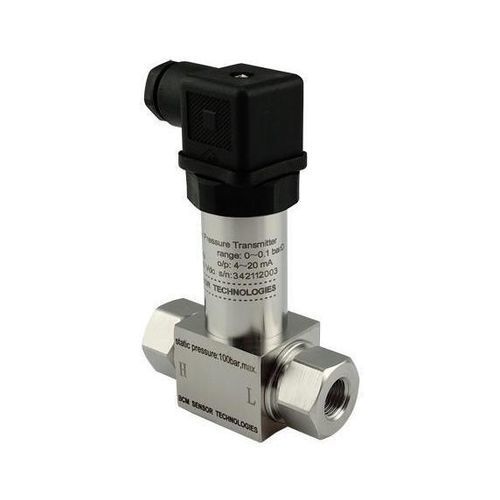

Transmisor de presión diferencial 219D

4-20 mA0-5 Vradiométrico

Descripción del producto
El modelo 219D es un transmisor de presión diferencial compacto derivado de la familia de transductores 218D. Cuenta con construcción húmeda en acero inoxidable 316L y montaje soldado por láser, y dispone de una interfaz de proceso roscada para una instalación sencilla. Las roscas pueden ser hembra o macho. El 219D está diseñado para medir la presión diferencial de gases y líquidos diluidos. Los rangos de medida abarcan aproximadamente de 0,1 bar hasta 35 bar. Las opciones de salida incluyen interfaces analógicas y digitales adaptadas a la integración con válvulas inteligentes. Precisión hasta ±0,5% fs; una salida no nula en CERO facilita el diagnóstico.

Características clave

• Construcción en acero inoxidable 316L en la parte húmeda con soldadura láser
• Transmisor de perfil bajo y compacto con interfaz de proceso roscada (hembra o macho)
• Diseñado para la medida de presión diferencial de gases y líquidos diluidos
• Rangos de medida desde ~0,1 bar hasta ~35 bar (varias escalas discretas disponibles)
• Opciones de salida: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiométrico, I2C, SPI
• Precisión hasta ±0,5% de escala completa (fs)
• Salida no nula en CERO para diagnóstico simplificado
• Alta capacidad estática/sobrecarga (ver especificaciones)

Detalles del producto (tabla)
Rango de presión: 0~0,1 bar, …, ~20–35 bar
Tipo de presión: diferencial
Presión estática / sobrecarga: hasta 1000% fs (máx. 100 bar según el rango)
Señal de salida: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiométrico, I2C, SPI
Precisión: hasta ±0,5% fs

Especificaciones técnicas

• Modelo: 219D
• Aplicación: medida de presión diferencial para gases y líquidos diluidos; apto para aplicaciones de válvulas inteligentes
• Material en contacto: acero inoxidable 316L
• Construcción: soldadura láser
• Interfaz de proceso: roscada (hembra o macho), ejemplos estándar mecánicos incluyen G1/4
• Rangos de medida: de 0~0,1 bar hasta 0~35 bar (ejemplos: 0/0,1; 0/0,2; 0/0,35; 0/0,7; 0/1; 0/2; 0/3,5; 0/7; 0/10; 0/20 bar)
• Referencia de presión: diferencial
• Presión estática / sobrecarga: 1000% fs para rangos ≤ 10 bar; hasta 100 bar para rangos superiores
• Señales de salida: 4–20 mA (estándar), 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiométrico, digital I2C, SPI
• Precisión: hasta ±0,5% de escala completa
• Opciones de interfaz eléctrica: conector DIN43650 (estándar), cable blindado PVC (1,5 m), otros conectores enchufables bajo pedido
• Características especiales: salida no nula en cero para facilitar el diagnóstico
