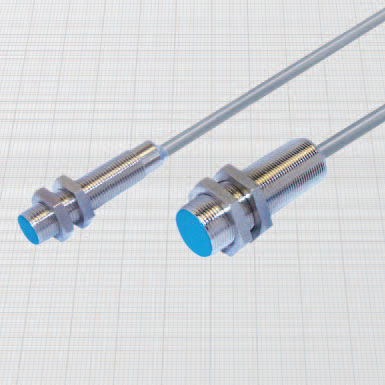

Sensor de proximidad inductivo DCAL12/4609

cilíndricoM18M12

Analógica con salida de tensión lineal - Salida por cable - Características generales: Estos detectores de proximidad inductivos proporcionan una corriente de salida directa o inversamente proporcional a la distancia entre la cara de detección y el objeto metálico. La corriente de salida corriente de salida depende también del material del objeto, por lo que pueden utilizarse no sólo para detectar distancias, desplazamientos, vibraciones y ondulaciones, sino también para reconocer la composición de metales y aleaciones. En la configu- ración de dos hilos en la configuración de dos hilos, son dispositivos protegidos contra inversión de polaridad y cortocircuito que cumplen la norma industrial de 4-20 mA la norma industrial 4-20 mA. Utilización del sensor: La corriente de salida circula a través de la carga externa RL generando una tensión (Vo) utilizada para accionar la etapa de entrada del sensor de medida para alimentar la etapa de entrada del instrumento de medida. El valor correcto de RL puede rL puede elegirse en función de los valores de la tensión de alimentación Vdc y del rango deseado de Vout como se indica en las tablas. Datos técnicos: - Tensión de alimentación:10 ÷ 40 Vcc - Ondulación máxima:20% - Rango de corriente de salida:0 ÷ 16 mA o 4 ÷ 20 mA - Rango de temperatura:- 10° ÷ + 70°C - Deriva térmica máxima:< 10% - Grado de protección:IP67 - Sección del conductor del cable 0,22 mm2 + pantalla en 12 mm 0,35 mm2 + pantalla en 18 - 30 mm - Compatibilidad electromagnética (CEM) según EN61000-6-2/-4 - Resistencia a golpes y vibraciones según EN60068-2-27 EN60068-2-6 Materiales: - Cable: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. apantallado - Carcasa: latón niquelado - Cara de detección: plástico
