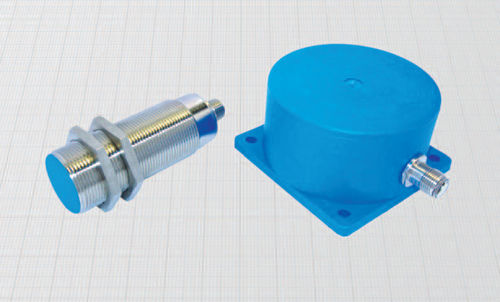

Sensor de proximidad inductivo DCAL30/4309B

cilíndricoM30analógico

- Diámetros 30 - 80 mm - Analógico con salida de corriente lineal - Conector de salida M12 x 1 Características generales: Estos sensores de proximidad inductivos proporcionan una corriente de salida directa o inversamente proporcional a la distancia entre la cara de detección y el objetivo metálico. La corriente de salida la corriente de salida también depende del material del objeto, por lo que pueden utilizarse no sólo para detectar distancias, desplazamientos, vibraciones, etc para detectar distancias, desplazamientos, vibraciones y ondulaciones, sino también para reconocer la composición de metales y aleaciones. En la configuración de dos hilos, son dispositivos protegidos contra inversión de polaridad y cortocircuito polaridad inversa y cortocircuito que cumplen la norma industrial de 4-20 mA industrial de 4-20 mA. Se recomienda el uso de conectores sin LED. Para aplicaciones sometidas a altos niveles de interferencias electromagnéticas, se recomienda el uso del conector recto con cable apantallado tipo C10/00VS que ofrece un apantallamiento de 360°. Utilización del sensor: La corriente de salida circula por la carga externa RL generando una tensión (Vo) que se utiliza para alimentar la etapa de entrada del instrumento de medida. El valor correcto de RL puede en función de los valores de la tensión de alimentación Vdc y de la gama deseada de Vout como se indica en las tablas. Datos técnicos: - Tensión de alimentación: 10 ÷ 40 Vcc - Ondulación máxima: 20% - Rango de corriente de salida: 0 ÷ 16 mA o 4 ÷ 20 mA - Rango de temperatura: - 10° ÷ + 70°C - Deriva térmica máx: < 10% - Grado de protección: IP67 - Compatibilidad electromagnética (CEM) según EN61000-6-2/-4 - Resistencia a golpes y vibraciones según EN60068-2-27 EN60068-2-6 Materiales: - Carcasa 30 mm: latón niquelado - Carcasa 80 mm: plástico - Cara de detección: plástico
