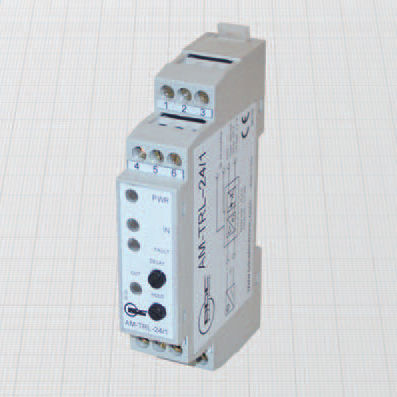

Amplificador de señal AM-TRL series

de potenciade corrientede tensión

- SALIDA DE RELÉ - 1 Canal temporizado Características Generales: Estas unidades permiten amplificar señales de sensores o contactos NAMUR. El tiempo de retardo y tiempo de retención respecto a la señal de entrada son ajustables mediante potenciómetros en el panel frontal. Las salidas de relé disponen de contactos conmutados N.O.+N.C. aislados eléctricamente entre sí, de la alimentación y de todas las entradas. En la versión de 24V también es posible configurar la salida OUT2 con la misma función de OUT1 o utilizarla como indicación remota de fallo como indicación remota de fallo. Cuando se utiliza para sensores NAMUR, la indicación de fallos es visible con un LED rojo en el panel frontal para interrupciones o cortocircuitos en las líneas de entrada. Los dip-switches de configuración son fácilmente accesibles retirando el panel frontal. Apto para montaje en carril DIN. Datos técnicos: - Tensión de alimentación: ver referencias de pedido - Frecuencia de la tensión de alimentación: CC o 50 - 60 Hz - Consumo máx.: ver referencias en pedidos - Según EN60947-5-6 - Compatibilidad electromagnética (CEM) según EN61000-6-2/-4 PARÁMETROS DE ENTRADA - Punto de conmutación a ON: ≥ 1,75 mA - Histéresis del punto de conmutación: 0,2 mA - Umbrales de detección de fallos: detección de circuito abierto cuando I 7,45 mA (Ri<100ohm) SALIDAS - Función de salida: NA + NC (SPDT) - Tensión máxima de contacto: 250 V - Corriente nominal: 5A - Rebote en contactos N.A./N.C. típico: 1/5 mseg - Aislamiento de la alimentación y de las entradas: 2500 V - Rango de ajustes de temporización de retardo y retención: 10 mseg. ÷ 25,6 seg.
