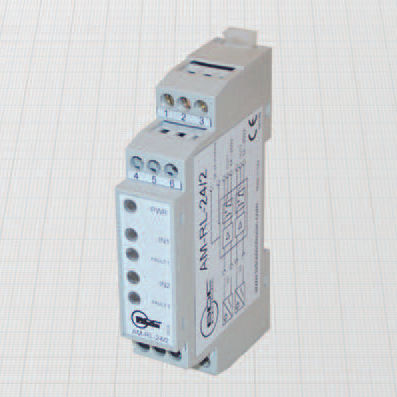

Amplificador de señal AM-RL series

de potenciade corrientede tensión

SALIDA DE RELÉ - 1 o 2 canales - Características Generales: Estas unidades permiten amplificar señales procedentes de sensores o contactos NAMUR. Las salidas de relé disponen de contactos conmutados N.A. + N.C. aislados eléctricamente entre sí, de la alimentación y de todas las entradas. Cuando se utilizan para sensores NAMUR, la indicación de fallos es visible con un LED rojo en el panel frontal para interrupciones o cortocircuitos en las líneas de entrada cortocircuitos en las líneas de entrada. Los dip-switches de configuración son fácilmente accesibles retirando el panel frontal. Apto para montaje en carril DIN. Datos técnicos: - Tensión de alimentación: ver referencias de pedido - Frecuencia de alimentación: CC o 50 - 60 Hz - Consumo máximo: ver referencias en pedidos - Según EN60947-5-6 - Compatibilidad electromagnética (CEM) según EN61000-6-2/-4 PARÁMETROS DE ENTRADA - Punto de conmutación a ON: ≥ 1,75 mA - Histéresis del punto de conmutación: 0,2 mA - Umbrales de detección de fallos: detección de circuito abierto cuando I 7,45 mA (Ri < 100 ohm) SALIDAS - Función de salida: NA + NC (SPDT) - Tensión máxima de contacto: 250 V - Corriente nominal: 5 A - Tiempo típico de activación/liberación: 5/2 mseg - Rebote en contactos N.A./N.C. típico: 1/5 mseg - Aislamiento de la alimentación y de las entradas: 2500 V
