Inclinómetro 3 ejes Satevis Alpha-INC-SK 10T

USBLoRaWANMEMS

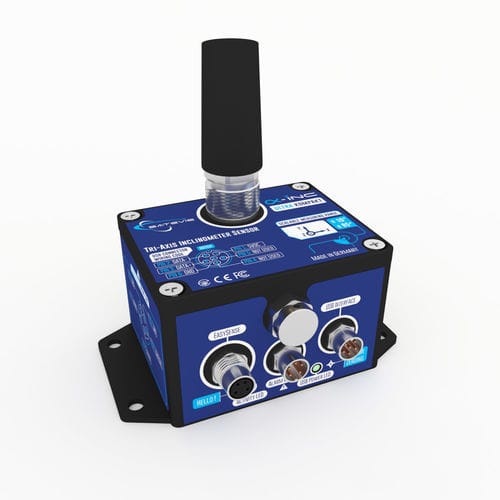

Descripción del producto:Satevis® Alpha-INC SK 10° (SK: Super Kompakt) es un sensor inclinométrico triaxial inalámbrico (rango escalable ±10° / ±90°) que integra el protocolo LoRaWAN® de estándar abierto, lo que lo hace ideal para la monitorización de la salud estructural (SHM), aplicaciones geotécnicas, topografía y proyectos de infraestructuras inteligentes.El Satevis® Alpha-INC SK 10° ofrece una fácil integración con plataformas en la nube de terceros (TTN, Chirpstack, Datacake, etc.) o CommonSense®, el software propietario en la nube, lo que garantiza un despliegue flexible y el conocimiento de los datos en tiempo real.Con su sólido rendimiento y adaptabilidad, el Satevis® Alpha-INC SK 10° es la elección inteligente para la supervisión de precisión en aplicaciones de infraestructuras críticas.Lanzamiento del producto: finales de noviembre.Características principales:Sensores inclinométricos triaxiales de fácil instalación con rango escalable ±10° / ±85°Precisión/repetibilidad del sensor (escala completa, 25°C): ±0.01° para un rango de ±10°, ±0,02° para un rango de ±85°Protocolo LoRaWAN® de estándar abierto con un plan de frecuencias diferente 868-923MHzAlcance ultra largo: 8km-10km en L.O.S (línea de visión) y 500m-1Km en NLOS (entorno urbano)Carcasa de aluminio robusta y resistente al aguaBatería de muy bajo consumo con una duración de hasta 7 añosRegistrador de datos integrado: 322.000 registros por canalIntegración flexible de software en la nubeFusión de sensores (función Easy-Sense):Perfecta integración con sensores externos a través de la función Easy-Sense, que permite a los usuarios conectar redes de sensores directamente a sus propios modelos de IA.Proporciona información clave de los sensores, incluido el tipo de sensor, los ajustes de calibración y la fecha, los valores de umbral de alarma (Crítico, Grave, Menor), el desplazamiento a cero del sensor y la fecha.Permite predecir con precisión posibles daños, fallos de funcionamiento o averías en estructuras y equipos.Criterios de alarma:Umbrales de alarma personalizables: Establezca umbrales de alarma independientes para cada canal de medición, con lógica AND/OR flexible para disparos complejos.Tres niveles de alarma: Defina los niveles de alarma crítico (máximo), grave y leve para priorizar las notificaciones y automatizar las acciones en función de la gravedad de la alarma.Salida de alarma de contacto seco opcional para una fácil integración con sistemas de alarma externos, PLC o sistemas de gestión de edificios (BMS). Admite tres niveles de alarma configurables (leve, grave y crítico) basados en umbrales de sensor definidos por el usuario.Integración perfecta con software en la nube de terceros:Comunicación de enlace ascendente y descendente totalmente documentada: El dispositivo transmite datos completos, incluidos perfiles de dispositivo, configuraciones actuales, estado de salud del sensor y valores de medición en tiempo real, directamente a su infraestructura en la nube.Las plataformas en la nube pueden emitir comandos de forma remota para actualizaciones de configuración del sensor, ajustes de umbrales de alarma, autodiagnóstico del sensor y puesta a cero/despuesta a cero remota.Tipos de mensajes intuitivos modelados a partir de métodos HTTP estándar (POST, GET).Ejemplos de código fuente JavaScript listos para usar para la integración con servidores de red LoRaWAN® populares como The Things Network (TTN) y Chirpstack.Verificación instantánea de sensores con la función "¡Hola!al mantener un imán sobre la etiqueta "Hello" durante más de 10 segundos, el sensor se activa y transmite una medición de datos seguida de un diagnóstico del sistema (estado de la batería y calidad de la red). El LED de actividad parpadea en color verde, confirmando la transmisión de datos a la red LoRaWAN. Cuando se integra con sistemas de alarma externos, la función Hello permite probar la conexión enviando un breve impulso a la salida de alarma para garantizar el correcto funcionamiento sin activar una alarma real.Instalación del sensor sin esfuerzo con puesta a cero automática:La función de puesta a cero del sensor simplifica la instalación, incluso cuando se utiliza un soporte angular.Para activar la puesta a cero, mantenga el imán sobre la etiqueta 'Sensor Zeroing' durante más de 10s; el LED de actividad parpadea en azul, y se realiza la puesta a cero en todos los ejes X/Y/Z del sensor.El proceso de puesta a cero del sensor también se puede realizar de forma remota desde el software en la nube.Aplicaciones:Monitorización de la inclinación de la estación base de la antenaMonitorización de puentesMonitorización de obras de construcciónMonitorización de túnelesMonitorización de buques de cargaMonitorización de avionesAccesorios incluidos:1x Pila primaria de litio - Pila tamaño D 19Ah con correa para extraer la batería1x Imán para funciones de puesta a cero del sensor y Hello2x Tapón M8 para fuente de alimentación y sensor externo opcional1 x Adaptador de cable USB a M8, 2 metros de longitud1 x Cinta autoamalgamadora (25 cm de longitud)1 x Antena LoRaWAN® (consulte las opciones de antena en el constructor de referencia)Accesorios y servicios opcionales:montaje en soporte de 90° (con ojal integrado) con 4 tornillos M5 + contratuercaKit de montaje magnéticoEscudo del conector con material PLA IMPRESO en 3DCertificado de calibración proporcionado por SatevisEspecificaciones técnicas:Tecnología del inclinómetro: Tecnología MEMSRango de medición escalable: rango seleccionable por el usuario ±10° o ±85°, con ajuste automático del rangoResolución del sensor: 0.0055° en escala completaDensidad de ruido: para un rango de ±10°: 0.0007 °/√Hz en el eje Y, 0,008 °/√Hz en los ejes X y Z; para un rango de ±85°: 0.0012 °/√Hz en todos los ejesPrecisión/Repetibilidad del sensor (escala completa, 25°C): ±0,01° para el rango de medición de ±10°, ±0,02° para el rango de medición de ±85°Exactitud del sensor (escala completa, @ 25°C): ±0,015° para el rango de ±10°, ±0.02° para el rango de ±45°, ±0,04° fuera del rango de ±45°Dependencia de la temperatura de offset: ±0,006°/°C (rango de temperatura de -25°C a +85°C)Deriva del tiempo de vida del offset (@25°C): ±0,08 °Respuesta de frecuencia del sensor (-3 dB): CC a 10 Hz para un rango de medición de ±10°, CC a 40 Hz para un rango de medición de ±85°Calibración: Calibrado en fábrica en 9 puntos de referencia: 0° absoluto, ±5°, ±10°, ±30°, ±45° con ajustes de calibración respaldados en la memoria Flash del sensor. Método de calibración: Calibración espalda con espalda con un sensor de referencia preciso.Función de puesta a cero del sensor: La puesta a cero del sensor se puede realizar después de la instalación sujetando un imán en la etiqueta "sensor zeroing" durante aprox. 10s, la puesta a cero se realiza en todos los ejes X/Y/Z del sensor.Sensor de temperatura integrado: Rango: -40°C a +75°C; Resolución de la medición: ±0,06°C; Precisión del sensor: ±1°CRF Especificaciones: LoRaWAN V1.0.2 REVB CLASE A; Sólo OTAA; Plan de frecuencias configurable (Europa 868MHz, EE.UU. 915MHz, Australia 915MHz, Asia 923MHz, Corea 920MHz, India 865MHz); Potencia TX: 14dBm @868/915MHz; Sensibilidad del receptor: -136,5dBm para SF12 con 125KHz BW; Link Budget: 158dB; Alcance máximo de radio: 8-10 Km en L.O.S. / Entorno rural, 500m a 1km en NLOS / Entorno urbano; Antena Omni impermeable tipo N, Ganancia 5 dBi o 2dBi / VSWR ≤ 2,0; Dimensiones: Ø22 x 64 mm para 2dBi, Ø22 x 180 mm para 5dBiFuente de alimentación: Pila primaria integrada de tamaño D (cloruro de litio-tionilo no recargable, tamaño D, capacidad 19Ah, tensión máxima 3,6 voltios); Consumo de corriente @ 3,3V: 15 a 20 mA durante la adquisición de datos, 35 mA @14 dBm durante la transmisión por radio, DataLogger/Recorder: 322.000 sesiones de registro por canal de sensor (4 canales: Inclinómetro de tres ejes, 1 temperatura interna); 246.000 sesiones de registro por canal de sensor (6 canales: Inclinómetro de tres ejes, 1 Temperatura interna, Temperatura externa, Humedad externa); Información registrada: Reloj UTC, Medición de Datos, Modo de Monitorización; Configuración Remota desde LNS: Inicio/Parada/Borrado del DataLogger; Método de Descarga: Desde USB con Software Hypeterminal, formato CSVSalida de Alarma (Opcional): 3 x Salida de contactos secos para activar el sistema de alarma externo: Alarma Menor, Alarma Grave, Alarma Crítica; Tipo de Conector: M8-5 Pins Male socketAmbiental y Mecánica: Carcasa de aluminio y resistente al agua; Dimensiones (LxAxA): 111x51x64 mm (sin antena); Peso: 350 g; IP67 | Nema 6 / IP68 (tapa del conector M8 montada, se utiliza autofusible alrededor del conector de la antena); Resistencia a los golpes: 100 g durante 50 ms; Temperatura de funcionamiento: de -40 °C a +75 °C (se recomienda un parasol para exposiciones prolongadas al sol por encima de +75 °C); Base de montaje: Montaje con tornillos; Humedad relativa: 0 a 98 %RH; Certificaciones: Directiva de etiquetado CE R&TTE (Radio) ETSI EN 300 328, FCC (Norteamérica), ARIB STD-T66 Ver 3.6, Código HS: 9031.80.20, EAR99, ROHS - Directiva 2002/95/ESensores externos opcionales (Easy-Sense): Sensor de temperatura y humedad (EASY-SENSE-TH-CL-XX), Sensor de desplazamiento (retorno por muelle o rótula) (SAT-EASY-SENSE-DISP-SR-XX, SAT-EASY-SENSE-DISP-BJ-XX)
