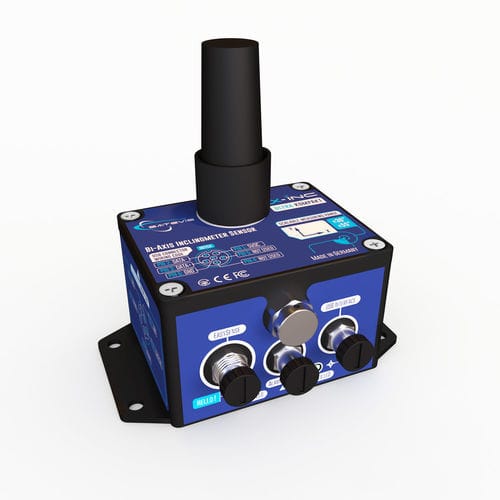

Inclinómetro 2 ejes Satevis Alpha-INC-SK 30B

LoRaWANsin cableMEMS

Descripción del producto: El Satevis® Alpha-Inc-SK 30B es un sensor de inclinómetro biaxial inalámbrico de alta precisión (rango escalable ±30° / ±55°) que integra el protocolo estándar abierto LoRaWAN®. Es ideal para el monitoreo de la salud estructural (SHM), aplicaciones geotécnicas, levantamientos topográficos y proyectos de infraestructura inteligente. El dispositivo admite la fusión de sensores (función Easy-Sense), lo que permite una integración perfecta con sensores ambientales externos para una funcionalidad ampliada. Ofrece una fácil integración con plataformas en la nube de terceros (TTN, Chirpstack, Datacake, CommonSense®), asegurando un despliegue flexible y conocimientos de datos en tiempo real. Características clave: - Inclinómetro biaxial de alta precisión con rango escalable ±30° / ±55° - Precisión/Repetibilidad del sensor (escala completa, 25°C): - ±0,00183° para el rango ±30° - ±0,00366° para el rango ±55° - Protocolo estándar abierto LoRaWAN® con diferentes planes de frecuencia 868-923MHz - Alcance ultra largo: 8-10km en línea de vista y 1Km en entorno urbano - Carcasa de aluminio robusta y resistente al agua - Vida útil de la batería de ultra bajo consumo de hasta 7 años - Registrador de datos integrado: 322,000 registros por canal - Integración flexible de software en la nube Fusión de sensores (función Easy-Sense): - Integración con sensores externos para conectividad de modelos de IA - Proporciona tipo de sensor, configuraciones de calibración/fecha, valores de umbral de alarma (Crítico, Severo, Menor), desplazamiento cero del sensor/fecha - Permite la predicción precisa de daños potenciales, fallos o malfunciones Criterios de alarma: - Umbrales de alarma personalizables: Establezca umbrales de alarma independientes para cada canal de medición, con lógica flexible Y/O para activación compleja - Tres niveles de alarma: Defina niveles de alarma Crítico (el más alto), Severo y Menor para priorizar las notificaciones y automatizar acciones (como la activación de relés) según la gravedad de la alarma - Salida de alarma de contacto seco opcional para integración con sistemas de alarma externos, PLCs o BMS Integración en la nube sin problemas: - Integración sin esfuerzo con software en la nube de terceros a través del protocolo LoRaWAN® - Comunicación de enlace ascendente y descendente completamente documentada - Tipos de mensajes intuitivos modelados según los métodos HTTP estándar (POST/GET) - Código fuente JavaScript listo para usar para integración con TTN y Chirpstack Cero y instalación del sensor: - Función de cero automático que simplifica la instalación - El cero se puede realizar mediante imán o de forma remota desde la nube Especificaciones técnicas: - Tecnología del inclinómetro: MEMS - Rango de medición escalable: Seleccionable por el usuario ±30° o ±55°, ajuste automático del rango - Resolución del sensor: 0,00183° para el rango ±30°, 0,00366° para el rango ±55° - Densidad de ruido: 0,0009 °/√Hz - Precisión del sensor (escala completa, @ 25°C): ±0,005° para el rango ±30°, ±0,01° para el rango ±45°, ±0,02° fuera del rango ±45° - Dependencia de temperatura del desplazamiento: ±0,002°/°C (–25°C a +85°C) - Deriva de desplazamiento de por vida (@25°C): ±0,05° - Respuesta de frecuencia del sensor (-3 dB): DC a 10 Hz (±30°), DC a 40 Hz (±85°) - Calibración: Calibrado de fábrica en 9 puntos de referencia (0°, ±5°, ±10°, ±30°, ±45°), configuraciones respaldadas en la memoria Flash del sensor - Cero del sensor: Activado por imán o de forma remota desde la nube - Sensor de temperatura integrado: Rango: -40°C a +75°C, Resolución: ±0,06°C, Precisión: ±1°C - Especificaciones RF: LoRaWAN V1.0.2 REVB CLASS A, solo OTAA, Plan de frecuencia configurable (Europa 868MHz, EE.UU. 915MHz, Australia 915MHz, Asia 923MHz, Corea 920MHz, India 865MHz), Potencia TX: 14dBm, Sensibilidad del receptor: -136,5dBm, Presupuesto de enlace: 158dB, Alcance máximo: 8-10km LOS, 500m-1km Urbano, Antena Omni tipo N resistente al agua (2dBi/5dBi) - Mecánica: Carcasa de aluminio y resistente al agua, Dimensiones: 111x51x64 mm (sin antena), Peso: 350g, IP67 | Nema 6 / IP68 (con tapa de conector M8), Resistencia a golpes: 100g/50ms, Temperatura de funcionamiento: -40°C a +75°C, Humedad relativa: 0 a 98%RH, Montaje: Montaje con tornillos - Fuente de alimentación: Celda de tamaño D de cloruro de tionilo de litio no recargable (19Ah, 3,6V), Alimentación USB 5VDC (batería interna desconectada cuando se alimenta por USB), Consumo de corriente: 15-20mA (adquisición), 35mA (transmisión de radio), <11µA (modo de ahorro de batería) - Registrador de datos: 380,000 sesiones de registro por canal (3 canales), 279,000 sesiones de registro por canal (5 canales), Descarga a través de USB (formato CSV) - Salida de alarma: 3 x Contactos secos (Menor, Severo, Crítico), Enchufe macho M8-5 pines - Certificaciones: CE, FCC, ARIB STD-T66, ROHS, Código HS: 9031.80.20, EAR99 - Accesorios incluidos: 1x Celda primaria de litio (tamaño D, 19Ah), 1x Imán para funciones de cero del sensor y Hola, 2x Tapa M8, 1x Adaptador de cable USB a M8 (2m), 1x Cinta autoamalgamante (25cm), 1x Antena LoRaWAN® - Accesorios opcionales: Soporte de montaje de 90°, Kit de montaje magnético, Escudo de conector, Certificado de calibración - Garantía: Garantía limitada de 2 años Aplicaciones: - Monitoreo de inclinación de estaciones base de antenas - Monitoreo de inclinación de sitios de construcción - Monitoreo de puentes - Monitoreo de túneles - Monitoreo de barcos de carga - Monitoreo de aeronaves
