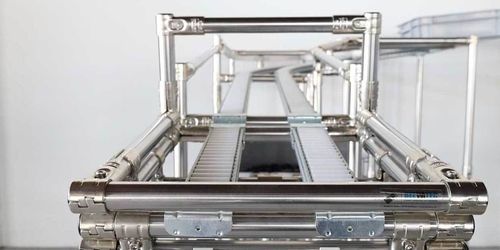

Sistema de transporte para cajas de cartón vacías y llenas

para aplicaciones industrialespara mercaderíaspara unidad móvil

Descripción general
Los convoyadores de rodillos son sistemas que desplazan soportes de carga (típicamente cajas SLC, cartones o contenedores KLT) mediante pistas de rodillos de una estación de trabajo a otra. Según la longitud y la altura, los soportes pueden moverse por gravedad o mediante unidades motorizadas (rodillos motorizados o transportadores de banda) en distancias mayores. Los convoyadores por gravedad se utilizan para transferencias cortas, almacenamiento intermedio sencillo y flujo FIFO.

¿Qué es un convoyador de rodillos?
Los convoyadores de rodillos trasladan soportes de carga a lo largo de filas de rodillos o pistas. Los sistemas por gravedad usan una pendiente controlada para que las unidades avancen automáticamente desde la zona de carga hasta la de descarga, permitiendo el principio FIFO y un almacenamiento intermedio compacto. Los sistemas motorizados emplean rodillos accionados o correas para lograr un transporte controlado sin depender de la inclinación.

Diferentes versiones

• Convoyador de rodillos por gravedad / línea de convoyaje por gravedad (con inclinación)
• Convoyadores de rodillos motorizados / transportadores de banda (soluciones accionadas)
• Soluciones de curva y ángulo para convoyadores por gravedad
• Soluciones de curva y ángulo para convoyadores motorizados

Ventajas de usar convoyadores de rodillos

• Transporte automático: las unidades avanzan por pendiente o por accionamiento, asegurando suministro continuo de material
• Salvado de distancias: los convoyadores conectan áreas de trabajo y reducen la manipulación manual
• Manipulación de cargas pesadas: acortan recorridos a pie y reducen las labores de levantamiento

Componentes y variantes
Como subestructura se emplean habitualmente bastidores tubulares modulares (acero) o sistemas de tubo cuadrado para ofrecer rigidez y flexibilidad. Diferentes tipos de pistas (p. ej. GP, UR) y diseños de rodillos (rodillos simples, rodillos anchos de plástico, rodillos omnidireccionales) permiten adaptar el comportamiento al tipo de soporte. Opcionalmente se pueden añadir ruedas o patas regulables para líneas móviles y reconfiguración rápida.

Diseño y planificación
Las soluciones se planifican con software de diseño 3D para combinar los componentes necesarios y configurar líneas de convoyaje, incluidas múltiples pistas, disposiciones multinivel y módulos de curva o ángulo. Se pueden realizar tanto sistemas por gravedad como motorizados según la distancia de transporte y los requisitos de inclinación.

Especificaciones técnicas

• Subestructura: bastidor tubular modular (acero) o sistemas de tubo cuadrado
• Tipos de pistas de rodillos: pistas UR (soluciones de curva/ángulo), pistas GP, o combinaciones
• Tipos de rodillos: rodillos simples negros, rodillos anchos de plástico, rodillos omnidireccionales
• Configuraciones: de una pista a múltiples pistas; de un nivel a múltiples niveles (p. ej. dos niveles)
• Modos de transporte: por gravedad (usa pendiente) y motorizado (rodillos accionados o transportadores de banda)
• Accesorios: guías laterales, soportes de riel de rodillos, transiciones entre tipos de pista
• Movilidad: ruedas opcionales para líneas de convoyaje móviles
• Soportes típicos: cajas SLC, cartones, contenedores KLT
