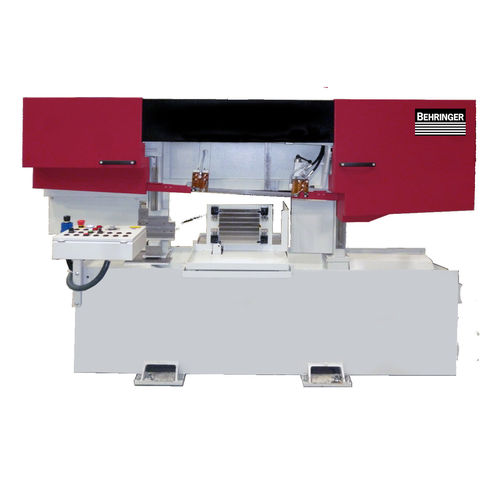

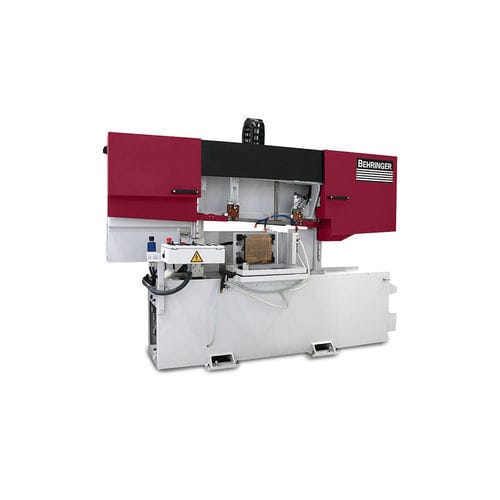

Sierra de cinta HBE320-523 3D

horizontalpara metalespara tuberías

Descripción general La sierra de cinta horizontal HBE320-523 3D está diseñada para el corte de placas de impresión 3D de hasta 520 x 300 mm. La sujeción se fabrica según los requisitos del cliente para ofrecer flexibilidad ante placas de diferentes tamaños y formas. Un tope mecánico de punto cero alineado con la placa de impresión simplifica la puesta en marcha y reduce las fuentes de error. La fijación es móvil para facilitar la carga y el manejo.

Opciones

• Carcasa de máquina con opción de extracción (para filtrar polvos y aerosoles)
• Lubricación por cantidad mínima / Sistema Micro Spray (opcional)
• Conceptos de sujeción individuales según especificaciones del cliente (p. ej. unidades de sujeción hidráulicas, patrones de perforación personalizados)
• Filtración / unidad de limpieza del refrigerante (estándar) para eliminar partículas y residuos de polvo

Características clave

• Carga y descarga rápidas mediante un dispositivo para sujetar placas base imprimidas aditivamente; las placas pueden insertarse manualmente o con ayuda de elevación
• Opciones de sujeción adaptadas a las necesidades del cliente; patrón de perforación personalizado estándar para placas de impresión 3D
• Carcasa y sistema de extracción disponibles para capturar polvos y vapores según el material y el lubricante
• Control sensible de presión de corte BEHRINGER que adapta el avance a cambios de sección para mejorar el rendimiento de corte
• Sistema de guías lineales de diseño portal y bastidor de sierra estable y de baja vibración para mejores resultados y larga vida útil
• Sistema de tope de punto cero para un alineado sencillo de paneles impresos sin reajuste para placas más finas
• Unidad estándar de limpieza/filtrado del refrigerante para prolongar la vida útil del fluido
• Sistema Micro Spray (opcional) para lubricación mínima al cortar perfiles, tuberías y material macizo
• Cepillo de virutas accionado eléctricamente con dispositivo de cambio rápido sin herramientas
• Partes guías de la cinta en hierro fundido para amortiguación de vibraciones y mayor vida útil de la herramienta
• Accionamientos energéticamente eficientes y sistema hidráulico especial (aprox. 30% de reducción de energía frente al modelo anterior)
• Proceso de corte sensiblemente más rápido que máquinas por hilo EDM para tareas aplicables

Especificaciones técnicas

• Tamaño máximo de placa de impresión (ancho x alto): 520 x 300 mm
• Tamaño mínimo de placa de impresión (ancho x alto): 100 x 100 mm
• Altura máxima de impresión: 400 mm
• Espesor mínimo de placa: 20 mm
• Potencia del motor: 2,6 kW
• Velocidad de la hoja: 15 - 110 m/min
• Dimensiones de la hoja: 5.300 x 34 x 1,1 mm
• Potencia total: 3,7 kW
• Posicionamiento de la placa: tope mecánico de punto cero
• Longitud: 1.150 mm
• Ancho: 2.750 mm
• Altura: 2.150 mm
• Peso: 1.600 kg
• Altura de apoyo del material: 830 mm
