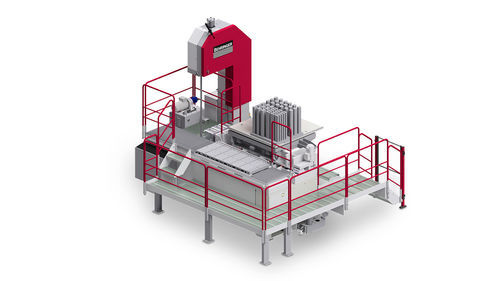

Sierra de cinta LPS 3D 1250

verticalpara plásticopara paneles

Descripción general
La sierra de cinta vertical LPS 3D 1250 está diseñada para cortar placas de impresión fabricadas por adición en tamaños de hasta 1.250 x 1.250 mm. La máquina cuenta con una fijación controlada por NC para posicionar con precisión la placa base con respecto al corte. La fijación puede girarse 90° para permitir la carga y descarga en horizontal. Behringer ofrece opciones modulares para adaptar la máquina a requisitos específicos de material, polvo y flujo de trabajo.

Opciones

• Carcasa de máquina con extracción (para polvos/aerosoles) para conexión a un sistema de extracción.
• Lubricación en cantidad mínima (Micro Spray System) con dos boquillas para humedecer la hoja de sierra de forma controlada.
• Sujeciones individuales adaptadas a la forma de la placa y a los requisitos del cliente.
• Transportador de virutas (cinta articulada) para evacuar las virutas hacia un contenedor.
• Unidad de filtración del refrigerante para eliminar partículas y residuos de polvo.

Características

• Carga/descarga: dispositivo NC para sujetar las placas impresas; función de giro 90° para manipulación horizontal y reducción de tiempos de preparación.
• Cubierta y extracción (opcional): carcasa con extracción conectada para capturar polvos y aerosoles según el material y el lubricante.
• Micro Spray System (opcional): lubricación mínima con dos boquillas para humedecer la hoja y alargar su vida útil.
• Gestión de virutas: transportador de virutas tipo cinta bajo la unidad de corte para evacuar las virutas al contenedor.
• Corte de precisión: bastidor resistente a la torsión y fuerza de avance aplicada bajo el punto de corte para movimientos de avance precisos y calidad de corte constante.
• Posicionamiento automático: tras introducir el espesor de la placa, un eje NC posiciona la fijación en la línea de corte.
• Limpieza del refrigerante: unidad de filtrado estándar que limpia el refrigerante de partículas y residuos de polvo, prolongando su vida útil.
• Avance servo con control de presión de corte: asegura extracción constante de virutas y respuesta rápida a cambios de sección.
• Cambio rápido de hoja: cambio sin herramientas para minimizar los tiempos de preparación.
• Guias de cinta en fundición: amortiguación de vibraciones en el borde de corte para aumentar la vida útil de la herramienta.

Especificaciones técnicas

• Rango de corte
  Tamaño máximo placa plana An x Al: 1.250 x 1.250 mm
  Diámetro máximo placa redonda: 1.250 mm
  Tamaño mínimo placa plana An x Al: 300 x 300 mm
  Diámetro mínimo placa redonda: 300 mm
  Altura máxima de impresión: 650 mm (opcional 1.600 mm)
• Rendimiento
  Potencia de accionamiento: 5,5 kW
  Velocidad de la hoja: 17 – 120 m/min
  Tamaño de la hoja: 7.100 x 67 x 1,6 mm
  Potencia total: 8 kW
  Posicionamiento de la placa: servomotor por husillo de bolas
• Dimensiones y peso
  Longitud: 4.500 mm
  Ancho: 4.000 mm
  Altura: 3.900 mm
  Peso: 7.850 kg
  Altura del apoyo del material: 1.650 mm
