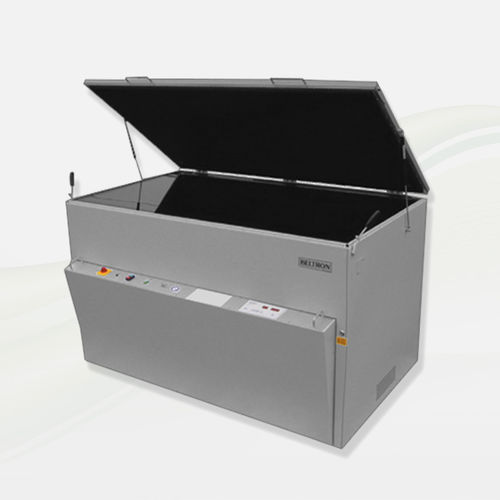

Unidad de insolación con cajón Beltroframe S

con exposición de un solo ladopara serigrafíaUV

Aplicación:
Para la exposición de marcos de serigrafía desde abajo.

Diseño:
El BELTROFRAME S consta de una carcasa metálica autoportante con un vidrio especial UV fijo y sin rayas y un armazón superior con cierre rápido. Incluye una cubierta de caucho diamantada altamente elástica, boquillas de succión, cinta de masa CU para descarga antiestática y un sistema para crear un vacío homogéneo. La unidad se suministra con una lámpara copista BELTROLUX de arranque rápido (3000 W, 5000 W o 6000 W) y un reflector UV de alto rendimiento dedicado.

Datos clave:

• Vidrio ESG (fijo, sin rayas)
• Exposición desde abajo
• Reflectores UV de alto rendimiento especialmente diseñados en el interior
• Ordenador de control Beltromat 815 (opciones de control disponibles)

Ventajas:

• Exposición completa y uniforme
• Tiempos de exposición muy cortos
• Sistemas de ahorro energético (las lámparas de arranque rápido eliminan los tiempos de espera; hasta un 80 % de ahorro con reflectores especiales)
• Posibilidad de procesamiento inmediato
• Resultados altamente resistentes a arañazos, brillantes y con mayor resistencia química

Aplicaciones:

• Industria de la impresión
• Industria electrónica
• Industria del embalaje
• Industria automotriz

Información técnica (n.º art. / máx. marcos en mm / potencia lámpara):
N.º art.: 52.159 / máx. marcos: 750 x 800 / Potencia lámpara: 3000 W
N.º art.: 52.165 / máx. marcos: 750 x 800 / Potencia lámpara: 5000 W
N.º art.: 52.166 / máx. marcos: 900 x 1000 / Potencia lámpara: 3000 W
N.º art.: 52.167 / máx. marcos: 900 x 1000 / Potencia lámpara: 5000 W
N.º art.: 52.163 / máx. marcos: 1100 x 1350 / Potencia lámpara: 3000 W
N.º art.: 52.164 / máx. marcos: 1100 x 1350 / Potencia lámpara: 5000 W
N.º art.: 52.170 / máx. marcos: 1100 x 1350 / Potencia lámpara: 6000 W
Tamaños especiales bajo pedido

Opciones / Accesorios (selección):

• N.º art. 60.006
• N.º art. 48.033
• N.º art. 60.999

Descripción (elementos adicionales):

• Lámpara de inserción, amarilla
• Ordenador de control BELTROMAT 8100 (opción)
• Bomba de vacío de mayor potencia para reducir el tiempo de vacío

Características / especificaciones técnicas:

• Modelo: Beltroframe S
• Dirección de exposición: desde abajo
• Vidrio: vidrio especial UV ESG fijo y sin rayas
• Tipos / potencia de lámparas: lámparas BELTROLUX de arranque rápido 3000 W, 5000 W, 6000 W
• Reflectores: reflectores UV de alto rendimiento especialmente diseñados en el interior
• Control: Beltromat 815 (opción: Beltromat 8100)
• Vacío: vacío homogéneo mediante boquillas de succión y cinta de masa CU; bomba de vacío de alto rendimiento sin mantenimiento (opción bomba reforzada)
• Cobertura: cubierta de caucho diamantado altamente elástica
• Mantenimiento: módulo extraíble con conjunto de lámparas para un cambio de lámpara sencillo
• Aplicaciones: impresión, electrónica, embalaje, industrias automotriz
• Números de artículo y tamaños máximos de marco y potencias de lámpara como se indican arriba
