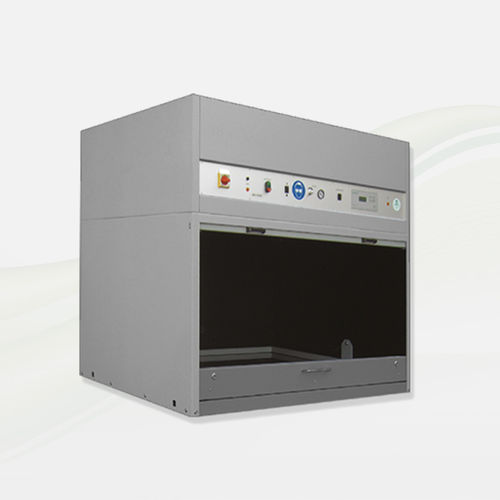

Unidad de insolación de mesa Beltroquick S

con exposición de un solo ladoUVpara serigrafía

Aplicación
Exposición por la parte superior de bastidores de serigrafía para procesos industriales, embalaje y electrónica.

Diseño
Equipo de sobremesa de diseño divisible para facilitar el transporte por puertas estrechas. Equipado con una lámpara de copia de arranque rápido BELTROLUX D sin cierre rápido. La lámpara de arranque rápido combinada con un reflector de alto brillo elimina tiempos de espera anteriores y consigue ahorros energéticos de hasta aproximadamente el 80%.

Características principales / Detalles
El equipo ofrece alta eficiencia y una iluminación uniforme mediante emisores radiantes más respetuosos con el medio ambiente. Unidad de lámpara abatible para un cambio rápido y sin herramientas del emisor. El bastidor de copia en la sección inferior incluye mantilla de caucho natural altamente elástica y diamantada con descarga antiestática y un cristal de alta transparencia. La sección superior contiene el control completo de la lámpara, una bomba de vacío de alto rendimiento y sin mantenimiento, un ventilador de extracción de bajo ruido y un panel de control claramente dispuesto con interruptor principal, regulación de exposición, manómetro de vacío y válvula reductora de vacío. Es posible operar con el ordenador de control BELTROMAT 8100 como opción.

Puntos fuertes / Ventajas

• Exposición completa y uniforme
• Tiempos de exposición muy cortos
• Ahorro energético significativo con lámpara de arranque rápido + reflector de alto brillo (hasta ~80%)
• Posibilidad de procesamiento adicional inmediato
• Superficies muy resistentes a arañazos y con alto brillo
• Mayor durabilidad y resistencia química

Usos / Aplicaciones

• Industria de la impresión (serigrafía)
• Industria electrónica
• Industria del embalaje
• Industria farmacéutica
• Ingeniería y fabricación

Números de artículo — Máx. bastidores (mm) — Potencia de lámpara
52.144 — 500 x 700 — 3000 W
52.146 — 500 x 700 — 5000 W
52.147 — 800 x 1000 — 3000 W
52.148 — 800 x 1000 — 5000 W
52.138 — 1000 x 1200 — 3000 W
52.137 — 1000 x 1200 — 5000 W
52.185 — 1200 x 1400 — 5000 W
48.033 — not by Beltromat 8100 — (no lamp power specified)

Opciones (números de artículo)

• 48.006
• 59.011
• 42.048
• 59.068
• 60.030
• 60.055
• 60.077
• 60.078

Descripción de opciones / Accesorios

• Ordenador de control BELTROMAT 8100
• Fotocélula UV
• Sensor de vacío
• Contador de impulsos que indica el número de exposiciones
• Lámpara de inserción, amarilla
• Recargo por tensión de alimentación especial
• Circuito de media carga 3000 D
• Circuito de media carga 5000 D

Beltromat 8100 — Ordenador de control (funciones)
Ordenador de control para gestionar secuencias y parámetros de exposición; admite fotocélula UV, sensor de vacío, contador de impulsos para el registro de exposiciones y opciones como lámpara de inserción y circuitos de media carga.

Especificaciones técnicas (extracto)

• Modelo: Beltroquick S
• Aplicación: Exposición de bastidores de serigrafía por la parte superior
• Tipo de lámpara: BELTROLUX D lámpara de copia de arranque rápido
• Opciones de potencia de lámpara: 3000 W y 5000 W según modelo
• Bastidor de copia: mantilla de caucho natural diamantada, altamente elástica, con descarga antiestática
• Tapa: cristal de alta transparencia
• Unidad de lámpara: diseño abatible para un cambio fácil del emisor
• Control: Beltromat 815 estándar; BELTROMAT 8100 opcional
• Sistema de vacío: bomba de vacío de alto rendimiento sin mantenimiento; manómetro de vacío con válvula reductora
• Gestión del aire: ventilador de extracción de bajo ruido
• Eficiencia energética: hasta aprox. 80% de ahorro con lámpara de arranque rápido + reflector alto brillo
• Tamaños máx. de bastidores: de 500 x 700 mm a 1200 x 1400 mm (según modelo)
• Industrias típicas: impresión, electrónica, embalaje, farmacéutica, ingeniería
