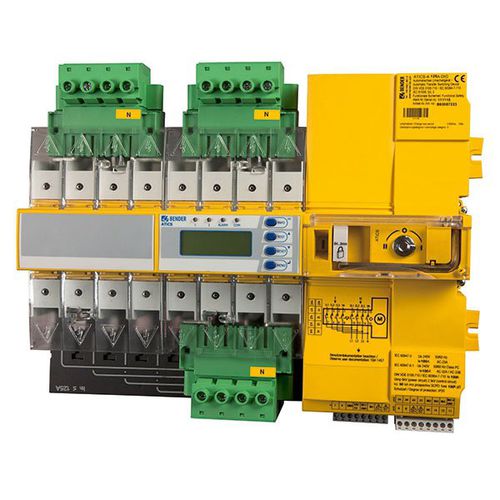

Commutador de transferencia manual ATICS®-…-DIO

para centro de datoscompacto4 polos

Descripción
Los dispositivos de conmutación ATICS®-…-DIO realizan el cambio controlado entre dos alimentaciones eléctricas independientes. La integración de la sección de potencia y la electrónica de control en una sola unidad compacta reduce el espacio en el armario de distribución, simplifica el cableado y disminuye las posibles fuentes de fallo. El diseño se ajusta a las directrices de seguridad funcional (SIL 2).

Servicio y mantenimiento
Conectores enchufables en todas las líneas y un interruptor bypass opcional permiten la prueba, reparación o sustitución durante el funcionamiento sin interrumpir el suministro. Esto facilita el mantenimiento bajo carga y reduce los tiempos de parada por servicio.

Características

• Instalación y retrofit con ahorro de espacio: diseño todo-en-uno que integra interruptor-seccionador y electrónica de control
• Versiones 2 polos y 4 polos con corrientes nominales desde AC 63 A hasta AC 160 A
• Seguridad funcional SIL 2; certificado por TÜV SÜD
• Accionamiento manual en el equipo y bloqueo mecánico
• Conectores enchufables y opción de bypass para mantenimiento sin interrupción
• Opciones de comunicación y parametrización para supervisión y servicio

Aplicaciones

• Conmutación de alimentaciones redundantes en centros de datos, instalaciones industriales y locales médicos (grupo 2) que requieren suministro continuo y fiable incluso ante fallos

Variantes (selección)
2 polos
ATICS-2-63A-DIO | 2 polos | AC 63 A | 1 x STW3, puente, conectores, tapa de bornes | B92057212
ATICS-2-80A-DIO | 2 polos | AC 80 A | 1 x STW3, puente, conectores, tapa de bornes | B92057213
ATICS-BP-2-63A-SET | Kit interruptor de bypass | AC 63 A | Puente, tapa de bornes, contactos auxiliares, LEDs verde/rojo | B92057252
ATICS-BP-2-80A-SET | Kit interruptor de bypass | AC 80 A | Puente, tapa de bornes, contactos auxiliares, LEDs verde/rojo | B92057253

4 polos
ATICS-4-80A-DIO | 4 polos | AC 80 A | 4 x STW3, puente, conectores, tapa de bornes | B92057222
ATICS-4-125A-DIO | 4 polos | AC 125 A | 4 x STW4, puente, conectores, tapa de bornes | B92057223
ATICS-4-160A-DIO | 4 polos | AC 160 A | 4 x STW4, puente, tapa de bornes | B92057224
ATICS-BP-4-80A-SET | Kit interruptor de bypass | AC 80 A | Puente, tapa de bornes, contactos auxiliares, LEDs verde/rojo | B92057260
ATICS-BP-4-125A-SET | Kit interruptor de bypass | AC 125 A | Puente, tapa de bornes, contactos auxiliares, LEDs verde/rojo | B92057262
ATICS-BP-4-160A-SET | Kit interruptor de bypass | AC 160 A | Puente, tapa de bornes, contactos auxiliares, LEDs verde/rojo | B92057264

Accesorios opcionales
STW3 | Transformador de corriente de medida (monitorización de cortocircuito) para ATICS® < 100 A | B98021000
STW4 | Transformador de corriente de medida (monitorización de cortocircuito) para ATICS® ≥ 100 A | B98021001

Descargas / Documentos
Declaraciones CE, manuales, guías rápidas y fichas técnicas disponibles para ATICS®-…-DIO (idiomas seleccionados).

Especificaciones técnicas (puntos clave)

• Seguridad funcional: SIL 2
• Certificación: TÜV SÜD
• Versiones: 2 polos y 4 polos; corrientes AC 63 A, 80 A, 125 A, 160 A
• Integración: interruptor-seccionador y electrónica de control en un único equipo
• Mantenimiento: conectores enchufables y opción bypass para pruebas y sustituciones sin corte
