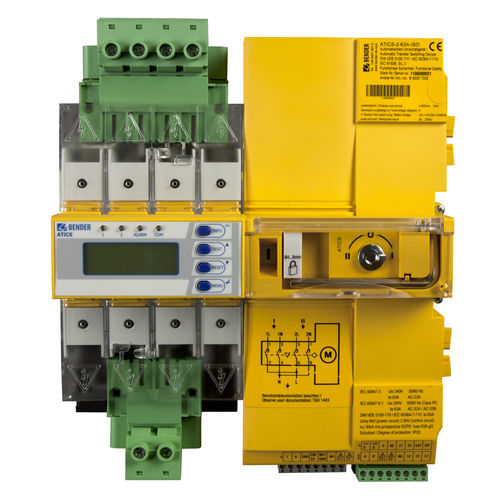

Conmutador inversor manual ATICS®-…-ISO

para riel DINcompacto

Descripción
Los equipos ATICS®-…-ISO realizan la conmutación automática entre dos fuentes de alimentación independientes y la supervisión de sistemas de alimentación no conectados a tierra (sistemas IT). La sección de potencia y la electrónica de control están integradas en una única carcasa plana y compacta, lo que reduce el espacio requerido en el cuadro y simplifica el tendido de cables. El equipo está diseñado conforme a los requisitos de seguridad funcional (SIL 2).

Características clave

• Interruptor-seccionador integrado y supervisión del sistema IT en una sola unidad
• Concebido para alimentaciones de seguridad con seguridad funcional SIL 2 (EN 61508)
• Carcasa compacta para montaje en cuadro eléctrico
• Conectores enchufables en todas las conexiones y conmutador bypass opcional para pruebas y sustitución sin interrupción
• Accionamiento manual en el equipo y bloqueo mecánico
• Opciones de comunicación y parametrización para supervisión y configuración

Instalación y puesta en marcha

• Diseño compacto que facilita la actualización y la instalación nueva
• Menor cableado y puesta en marcha más rápida

Funcionamiento seguro

• Contactos robustos del interruptor-seccionador
• Bloqueo mecánico y operación manual local
• Certificado según EN 61508 SIL 2 (TÜV SÜD)

Mantenimiento sin interrupción

• Conectores enchufables y conmutador bypass opcional que permiten pruebas y mantenimiento sin cortar la alimentación

Aplicaciones

• Adecuado para entornos críticos como locales médicos Grupo 2 (quirófanos, cuidados intensivos) donde la redundancia de suministros y la supervisión de sistemas IT aumentan la seguridad operacional y la disponibilidad.

Variantes
Tipo | Corriente nominal de servicio I_e | Tensión nominal de uso U_e | Ref.
ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202
ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206
ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204
ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203
ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207
ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205

Accesorios opcionales
Type | Denominación | Ref.
STW2 | Transformador de corriente de medida (supervisión de corriente de carga sistema IT), I_e: AC 50 A | B942709
STW3 | Transformador de medida (supervisión de cortocircuito) para ATICS® < 100 A; I_e: AC 100 A | B98021000
SWL-100A | Transformador de medida (supervisión de corriente de carga sistema IT), I_e: AC 100 A | B98021002
ATICS-BP-2-63A-SET | Kit de conmutador de derivación (Ie: AC 63 A) con conmutador bypass, contacto auxiliar, puente, cubierta de bornes, indicadores para carril DIN | B92057252
ATICS-BP-2-80A-SET | Kit de conmutador de derivación (Ie: AC 80 A) con conmutador bypass, contacto auxiliar, puente, cubierta de bornes, indicadores para carril DIN | B92057253
EDS151 | Localizador de fallos de aislamiento | B91080101
ESS3680 | Transformador 3,68 kVA, AC 400 V / 230 V | B924744
ATICS-ES | Acumulador de energía para ATICS-2-63A-ISO-ES y ATICS-2-80A-ISO-ES | B72057255
AN412 | Fuente de alimentación DC 12 V para acumulador ATICS-ES | B924150

Especificaciones técnicas

• Seguridad funcional: SIL 2 (diseñado y certificado según EN 61508)
• Certificación: TÜV SÜD conforme a EN 61508 SIL 2 y DIN VDE 0100-710
• Conmutación integrada y supervisión de sistema IT
• Carcasa plana y compacta para montaje en cuadro
• Conectores enchufables y opción de bypass para mantenimiento sin interrupción
• Operación manual local, bloqueo mecánico y contactos robustos
• Corrientes disponibles: 63 A y 80 A; tensiones: 240 V y 415 V
• Accesorios opcionales: transformadores de medida, kits bypass, localizador de fallos de aislamiento, acumulador ATICS-ES
