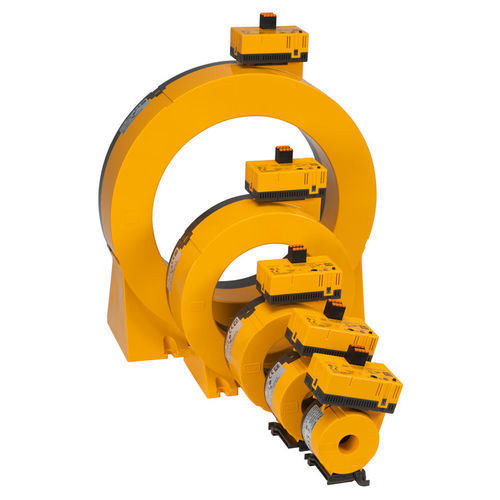

Transformador de corriente LINETRA ® CTUB100 series

de medidaencapsuladoIEC

Descripción
La serie CTUB100 son transformadores de medida de corriente formados por núcleos CTBC… y módulos electrónicos CTUB10…. Convierten corrientes AC y DC en una señal de medida evaluable y se conectan a los equipos evaluadores compatibles mediante cableado de 2 o 6 hilos. Apto para sistemas DC, AC y 3(N)AC.

Características

• Botón combinado Test/Reset
• LED multicolor para mensajes de operación, fallo y estado
• Módulo electrónico intercambiable sin separación mecánica de los conductores primarios
• Posibilidad de ampliar/retrofit o modificar funcionalidades según cambien los requisitos de monitorización
• Versiones con apantallamiento magnético total (P) para reducir sensibilidad a corrientes de carga y arranque (CTBC20P…210P)
• Monitorización de la conexión del transformador de medida
• Alimentación: DC ±12 V (CTUB101) o DC 24 V (CTUB102 / CTUB105)

Evaluadores previstos / uso en sistema

• Variantes CTUB101: para RCMA420 / RCMA423 (alimentadas con DC ±12 V desde el evaluador por cable de 6 hilos)
• Variantes CTUB102 / CTUB105: para RCMS410 / RCMS425 / RCMS460 / RCMS490 y EDS441LAB (requieren alimentación DC 24 V para CTUB102/CTUB105)
• Adecuado para sistemas DC, AC y 3(N)AC
• Conexión mediante cable de 2 o 6 hilos según tipo

Variantes (tabla)
Tipo | Adecuado para el evaluador | Tensión de alimentación | Diámetro del transformador | Apantallamiento | Ref.
CTUB101-CTBC20 | RCMA420, RCMA423 | DC ±12 V | ø 20 | - | B78120010
CTUB101-CTBC20P | RCMA420, RCMA423 | DC ±12 V | ø 20 | P | B78120020
CTUB101-CTBC35 | RCMA420, RCMA423 | DC ±12 V | ø 35 | - | B78120012
CTUB101-CTBC35P | RCMA420, RCMA423 | DC ±12 V | ø 35 | P | B78120022
CTUB101-CTBC60 | RCMA420, RCMA423 | DC ±12 V | ø 60 | - | B78120014
CTUB101-CTBC60P | RCMA420, RCMA423 | DC ±12 V | ø 60 | P | B78120024
CTUB101-CTBC120 | RCMA420, RCMA423 | DC ±12 V | ø 120 | - | B78120016
CTUB101-CTBC120P | RCMA420, RCMA423 | DC ±12 V | ø 120 | P | B78120026
CTUB101-CTBC210 | RCMA420, RCMA423 | DC ±12 V | ø 210 | - | B78120018
CTUB101-CTBC210P | RCMA420, RCMA423 | DC ±12 V | ø 210 | P | B78120028
CTUB102-CTBC20 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 20 | - | B78120011
CTUB102-CTBC20P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 20 | P | B78120021
CTUB102-CTBC35 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 35 | - | B78120013
CTUB102-CTBC35P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 35 | P | B78120023
CTUB102-CTBC60 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 60 | - | B78120015
CTUB102-CTBC60P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 60 | P | B78120025
CTUB102-CTBC120 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | - | B78120017
CTUB102-CTBC120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120027
CTUB105-CTUB120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120041
CTUB102-CTBC210 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | - | B78120019
CTUB102-CTBC210P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | P | B78120029

Accesorios opcionales
Repuestos: módulos electrónicos
Tipo | Tensión de alimentación | Adecuado para | Ref.
CTUB101 | DC ±12 V | RCMA420/423 | B78120050
CTUB102 | DC 24 V | RCMS410/425/460/490, EDS441LAB | B78120051
CTUB105 | DC 24 V | RCMS410/425/460/490 | B78120054

Repuestos: núcleos de transformador
Tipo | Diámetro interior | Ref.
CTBC20 | 20 mm | B98120001
CTBC20P | 20 mm | B98120002
CTBC35 | 35 mm | B98120003
CTBC35P | 35 mm | B98120004
CTBC60 | 60 mm | B98120005
CTBC60P | 60 mm | B98120006
CTBC120 | 120 mm | B98120007
CTBC120P | 120 mm | B98120020
CTBC210 | 210 mm | B98120008
CTBC210P | 210 mm | B98120021

Cables de conexión
Longitud (m) | Para el equipo | Tipo | Ref.
1 | RCMA42… | CTX-100 | B98110080
2.5 | RCMA42… | CTX-250 | B98110081
5 | RCMA42… | CTX-500 | B98110082
10 | RCMA42… | CTX-1000 | B98110083
1 | RCMS410, RCMS425, RCMS46…, RCMS49…, EDS441LAB | CTXS-100 | B98110090
2.5 | RCMS… | CTXS-250 | B98110091
5 | RCMS… | CTXS-500 | B98110092
10 | RCMS… | CTXS-1000 | B98110093

Notas sobre alimentación
Type | max. transformadores conectados | Ref.
STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110
STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111
STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112

Características / especificaciones técnicas

• Serie: LINETRAXX® CTUB100
• Función: transformadores de medida de corriente (CTBC + CTUB10x)
• Compatibilidad: DC, AC, 3(N)AC
• Conexión: cable de 2 o 6 hilos
• Alimentación: DC ±12 V (CTUB101) o DC 24 V (CTUB102/CTUB105)
• Diámetros disponibles: 20, 35, 60, 120, 210 mm
• Apantallamiento: versiones estándar y P (apantallamiento magnético total)
• Módulo electrónico intercambiable para retrofit sin separación mecánica de los conductores
• Monitorización de conexión, LED multicolor y botón combinado Test/Reset
