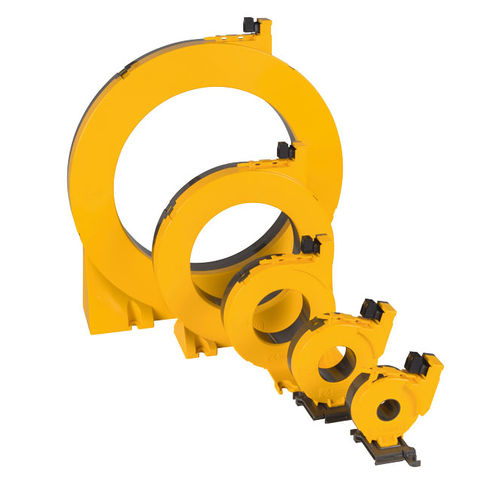

Transductor de corriente toroidal LINETRAXX® CTAC

en riel DINACde supervisión

Descripción general
La serie CTAC incluye transformadores de corriente de medida que convierten corrientes AC y corrientes de localización en señales de medición evaluables para monitores y sistemas de monitorización de corriente residual y localizadores de fallas de aislamiento (RCM / RCMS / EDS). La conexión con los equipos se realiza mediante un cable de dos hilos. Los CTAC miden las corrientes de localización generadas por inyectores PGH o por un ISOMETER® iso685.

Características (resumen)

• Compatibles con RCMS460/490, RCM420 y localizadores de la serie EDS
• Diámetros interiores disponibles: 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Opciones de montaje: soportes de fijación, montaje en riel DIN; montaje snap-on disponible para modelos concretos

Aplicaciones

• Conversión de señal para monitorización y evaluación de corriente residual
• Integración en sistemas de localización de fallas de aislamiento para redes IT (medición de corrientes de localización)
• Conexión a equipos RCM / RCMS y localizadores EDS

Variantes
Tipo | Accesorio | Diámetro interior | Ref.
CTAC20 | montaje por soportes, riel DIN | 20 mm | B98110005
CTAC20/01 | montaje por soportes, riel DIN | 20 mm | B98110006
CTAC35 | montaje por soportes, riel DIN | 35 mm | B98110007
CTAC35/01 | montaje por soportes, riel DIN | 35 mm | B98110008
CTAC60 | montaje por soportes, riel DIN | 60 mm | B98110017
CTAC120 | montaje por soportes | 120 mm | B98110019
CTAC210 | montaje por soportes | 210 mm | B98110020

Accesorios opcionales
Denominación | Ref.
Clip de montaje para CTAC20 y CTAC20/01 | B91080111
Clip de montaje para CTAC35 y CTAC35/01 | B91080112
(clip incluido según la variante)

Documentación (títulos)
CTAC — Declaraciones de conformidad CE (CTAC)
CTAC series — Manual (EN)
CTAC series — Hoja de datos (EN)
Guía de selección de transformadores de corriente — Resumen de producto (EN)
Certificado TÜV NORD (grupos de productos relevantes)
UKCA — CTAC Declaración de conformidad

Características / especificaciones técnicas

• Serie: LINETRAXX® CTAC series (transformadores de corriente de medida)
• Función principal: conversión de corrientes AC y corrientes de localización en señales para RCM/RCMS y EDS
• Compatibilidad: series RCM, RCMS y localizadores EDS
• Conexión: cable de dos hilos
• Diámetros interiores: 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Montaje: soportes de fijación; riel DIN o clip según modelo
• Referencias: ver tabla de variantes (p. ej. B98110005 para CTAC20)
