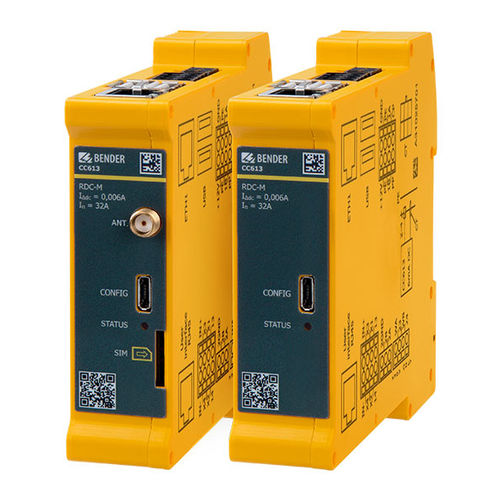

Controlador de carga de vigilancia CC613

para vehículo eléctricoModbuscon conexión inalámbrica

Descripción
El CC613 es la siguiente generación de controladores de carga inteligentes y el controlador central de una estación de carga para vehículos eléctricos. Se comunica con el vehículo y el backend, monitoriza el hardware interno y las interfaces de usuario y supervisa la conexión entre estación y vehículo. La caja integra una interfaz Ethernet y mantiene dimensiones compatibles con el CC612 para facilitar la sustitución. El controlador soporta PLC ISO 15118, detección de corriente de fallo DC mediante transformador de medida externo, gestión dinámica de carga integrada (DLM), variante con módem 4G y actualizaciones de software vía USB, Ethernet o OTA.

Funciones integradas clave

• Gestión dinámica de la carga (DLM) integrada para distribuir la potencia disponible entre puntos de carga; operable localmente o por un sistema superior
• Powerline Communication (PLC) integrada conforme a ISO 15118 para Plug & Charge / autocharge
• Desbloqueo de emergencia integrado para liberar mecánicamente el conector en caso de fallo de alimentación (control de actuador y monitorización de 12 V)
• Compatibilidad Smart-Grid mediante OCPP 1.5 y 1.6 (JSON y SOAP) y soporte EEBUS
• Detección/monitorización de corriente de fallo DC 6 mA integrada (patentada) que permite usar RCD tipo A con RDC-M y CT externos
• Monitorización de PE y detección Weld-Check para fallos de contactor/interruptor de carga
• Interfaz Ethernet y variantes con módem 4G integrado (soporta LTE/UMTS/GSM)
• Actualizaciones de software vía USB, Ethernet u OTA

Características (adicionales / detalladas)

• Controlador de carga conforme a IEC 61851-1 (tipo de carga 3)
• Operación maestro/esclavo configurable para dos puntos de carga (un equipo puede actuar como pasarela de datos con módem)
• Soporte para módulo de monitorización de corriente continua residual (RDC-M); distintas longitudes de cable CT disponibles
• 3 interfaces USB: 1 CONFIG para configuración local e instalación de actualizaciones, 2 USB host
• Comunicación Control Pilot y Proximity Pilot; soporte configurable para enchufes SCHUKO adicionales
• Interfaces de contador: Modbus TCP y Modbus RTU; Modbus externo para un segundo contador usado por DLM
• Soporte de módulos de interfaz de usuario (RFID, LED, antena) e interfaz de extensión I/O configurable de 2 canales
• Sonda de temperatura interna para reducir la corriente de carga según la temperatura ambiente
• Integrable en sistemas monofásicos o trifásicos hasta 80 A

Aplicaciones

• Estaciones de carga para vehículos eléctricos, wallboxes y puntos de recarga en farolas

Variantes
Tipo | Módem | Interfaz | RDC-M | Modbus externo | Compatible con OCPP | PLC* | Interfaz de usuario | Ampliación de I/O | Ref.
CC613-ELM4PR-M | 4G | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060020
CC613-ELPR-M | -- | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060021
CC613-ELM4PR | 4G | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060026
CC613-ELPR | -- | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060027
CC613-HEM-X2 | -- | Modbus, Ethernet | ✓ | -- | -- | ✓ | -- | -- | B94060028

Especificaciones técnicas

• Norma de carga: IEC 61851-1 (tipo de carga 3)
• ISO 15118 PLC para Plug & Charge y gestión de carga
• Compatibilidad OCPP 1.5 y 1.6 (JSON y SOAP)
• Gestión dinámica de la carga integrada (DLM), controlable por sistemas superiores
• Desbloqueo de emergencia integrado y monitorización de alimentación de 12 V
• Monitorización PE y Weld-Check para seguridad eléctrica
• Detección/monitorización de corriente de fallo DC 6 mA (patentada) — permite el uso de RCD tipo A con RDC-M y CT externos
• Interfaces: Ethernet, módem 4G opcional, Modbus TCP/RTU, múltiples interfaces USB
• Soporta instalaciones monofásicas o trifásicas hasta 80 A
• Actualizaciones de software: vía USB, Ethernet o OTA
