Transductor de corriente con transformador CTBC17

para circuito impresoPCBDC

Resumen

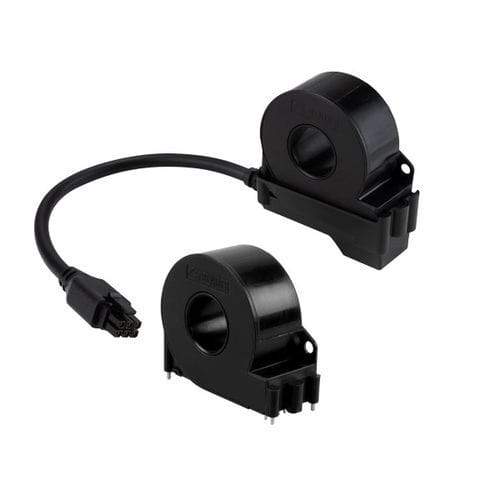

El CTBC17 es un transformador de corriente de medida todo‑corriente diseñado para la detección y monitorización de corrientes residuales en sistemas AC, DC y 3(N)AC. Está disponible en variante para montaje en PCB vertical y en variante con conexión por cable. La variante con cable se conecta a evaluadores (p. ej. CC613, RCMB4xx) mediante un cable de seis hilos. Para la variante PCB son compatibles los evaluadores RCMB104 y RDC104. El aislamiento magnético integrado reduce las interferencias procedentes de campos magnéticos externos y de corrientes de carga elevadas.

Características principales

• Apto para la medición y supervisión de corrientes residuales sensibles AC/DC en modos de carga 2 y 3 (carga AC)
• Detección fiable de corrientes residuales AC y DC conforme a IEC 62752 e IEC 62955
• Diseño compacto y resistente con diámetro interno de 17 mm para conductores de mayor sección
• Variante PCB optimizada para montaje (soldable o atornillable)
• Variantes con cable disponibles en varias longitudes estándar
• Blindaje magnético integrado para minimizar interferencias externas

Compatibilidad / Para usar con

• Controlador de carga CC613
• Módulo de monitorización RCMB104 (sensible AC/DC)
• Módulo de monitorización RDC104-4 (sensible DC)

Variantes (Sensor | Variante | Ref.)
CTBC17P-03 | Montaje en PCB | B98080070
CTBC17P-03-K0325 | Variante con cable (longitud 325 mm) | B98080071
CTBC17P-04 | Montaje en PCB | B98080074
CTBC17P-13 | Montaje en PCB | B98080077
CTBC17P-14 | Montaje en PCB | B98080076

Tipos de cable (Tipo | Cable incl. clip carcasa longitud (mm) | Ref.)
CTBC17 cable1470 | 1470 ±30 | B98080542
CTBC17 cable600 | 600 ±25 | B98080543
CTBC17 cable325 | 325 ±25 | B98080541
CTBC17 cable180 | 180 ±25 | B98080540

Descargas disponibles
Hoja de datos, manuales de usuario y folleto del producto disponibles para CTBC17 (datasheet, manuales, folleto, manual CTBC17P).

Especificaciones técnicas

• Aplicación: sistemas AC, DC y 3(N)AC, con o sin conexión a tierra
• Sensibilidad: medición y monitorización de corrientes residuales AC/DC conforme a IEC 62752 e IEC 62955; monitorización DC para protección de RCD tipo A con evaluadores compatibles
• Montaje: variante para PCB y variante con cable (seis hilos)
• Diámetro interno: 17 mm
• Blindaje: blindaje magnético integrado contra interferencias externas y corrientes de carga elevadas
• Normas / Aplicaciones: IEC 62020, IEC 62752, IEC 61851-1, IEC 62955; UL2231 aplicable a variantes CTBC17P-0x
