Sensor de traza de oxígeno O2 de zirconia SenzTx

electroquímicodigitalanalógico

Descripción

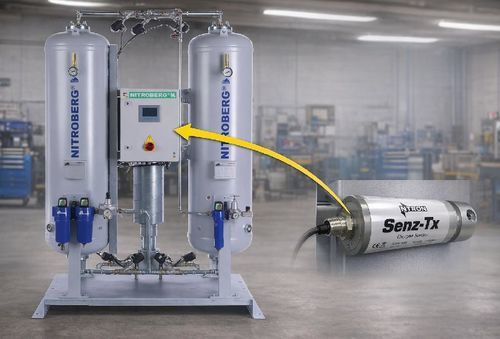

02-661 NTron Sensor de Oxígeno, SenzTx-100 (0–1000 ppm) O2. El transmisor compacto SenzTx-100 mide el O2 residual para la generación de nitrógeno y puede suministrarse con rangos de medida hasta 0–96 % O2 para concentradores de oxígeno. El rango mínimo de salida 0–10 ppm es idóneo para generación de nitrógeno y control de guanteras. Hay múltiples opciones de conexión de proceso y salidas para integración OEM y en generadores.

Construcción del sensor
El cuerpo principal está fabricado en PVDF de alta densidad con un anillo de soporte frontal en acero inoxidable. Esta construcción proporciona resistencia química frente a la mayoría de atmósferas de muestreo y compatibilidad con trazas de disolventes e hidrocarburos en el gas de muestra, a diferencia de sensores de circonio de alta temperatura.

Flexibilidad de instalación
El transmisor compacto SenzTx incluye un microprocesador integrado para uso OEM con entradas mínimas. La opción de sensor de flujo con orificio permite operar hasta 0,5 bar g y puede proporcionar el flujo correcto sin control de flujo externo. El diseño compacto facilita el montaje cercano al proceso e integración OEM.

Mantenimiento y recomendaciones de uso

• Calibración regular a la entrega y en intervalos planificados para asegurar la precisión de la medición de oxígeno.
• Utilizar el sensor para monitorización continua del O2 en la salida de N2; inspeccionar anomalías y sustituir sensores según sea necesario (sensores de circonio: vida útil típica 3–5 años).
• Ajustar la presión de muestra N2 a un máximo de 0,3 bar con flujo mínimo desde el tanque de producto para medir correctamente la pureza de N2.
• Formar al personal de operación y mantenimiento en uso, calibración y mantenimiento para optimizar la vida útil y la fiabilidad de medición.

Pureza de nitrógeno y oxígeno residual (guía de selección)
Pureza N2 requerida | O2 residual máximo | Rango de analizador recomendado
99,0 % | 1 % / 10 000 ppm | Analizador % O2
99,5 % | 0,5 % / 5 000 ppm | Analizador % O2
99,9 % | 0,1 % / 1 000 ppm | Analizador O2 0–1 000 ppm
99,99 % | 0,01 % / 100 ppm | Analizador O2 baja ppm
99,999 % | 0,001 % / 10 ppm | Analizador trazas O2

Características / especificaciones técnicas

• Modelo: SenzTx-100 (referencia 02-661)
• Rango de medida típico: 0–1 000 ppm O2 (rango mínimo disponible 0–10 ppm)
• Rangos opcionales hasta 0–96 % O2
• Tecnologías de sensor: electroquímica (compatible con hidrocarburos) y circonio (opción alta temperatura, larga vida, baja deriva)
• Construcción del sensor: cuerpo en PVDF de alta densidad; anillo de soporte en acero inoxidable
• Proceso / mecánica: sensor de paso con orificio opcional; presión de muestra máx. 0,5 bar g con opción de flujo; recomendación para N2: max 0,3 bar
• Salidas / integración: múltiples opciones analógicas y digitales según configuración
• Alimentación / eléctrica: electrónica del transmisor con microprocesador integrado (especificaciones eléctricas según configuración)
• Aplicaciones: generadores de nitrógeno PSA, sistemas de membrana N2, concentradores de oxígeno, guanteras, fabricación aditiva, protección con gas inerte y monitorización de gases industriales
