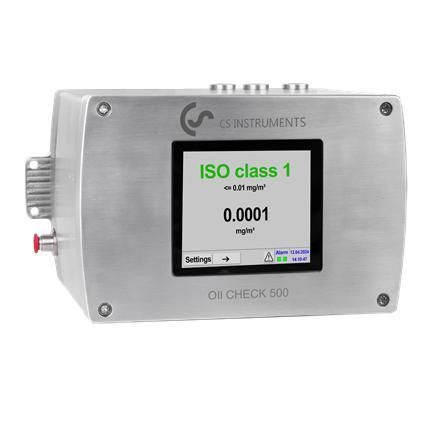

Sensor de vapores de aceite OIL CHECK 500

Descripción
OIL CHECK 500: Sistema de monitorización para la medición del contenido de aceite residual vaporoso en aire comprimido, nitrógeno y otros gases no agresivos. Diseñado para detectar contaminación por aceite residual en redes de aire comprimido y advertir con antelación para evitar daños, paradas de producción o limpiezas costosas.

Funcionamiento y ventajas
El OIL CHECK 500 es un sistema de medida de alta sensibilidad para la supervisión continua de instalaciones de aire comprimido. Detecta contaminaciones, incluidas formas impulsivas. El rango calibrado y las equivalencias (ppb/ppm y mg/m³) se indican en la documentación. El sistema está optimizado para la vigilancia entre mediciones de laboratorio, reduciendo falsos positivos y proporcionando alertas rápidas ante contaminaciones inminentes.

Áreas de aplicación
Recomendado para procesos que exigen alta calidad de aire comprimido: industria farmacéutica, química, fabricación de semiconductores, aguas abajo de filtración/secado, después de filtros de carbón activo o en compresores libres de aceite (con filtración y secado aguas arriba).

Características principales

• Medición de muy alta sensibilidad para detección de hidrocarburos y compuestos funcionales/aromáticos.
• Rango de medida extendido adecuado para la detección temprana de residuos de aceite.
• Salidas digitales y analógicas para integración en sistemas de control (RS485 Modbus RTU, Ethernet vía módulos DS, 4...20 mA).
• Opcionales: entradas/salidas de alarma y salidas analógicas adicionales.

Uso práctico
El OIL CHECK 500 se instala en derivación con un caudal de muestra bajo y constante (aprox. 0,5 L/min estándar, según condiciones) y cuenta con conexión hembra G 1/4" (ISO 228-1). Requiere fuente de alimentación enchufable 100...240 VAC, 50...60 Hz. Las temperaturas de funcionamiento y la humedad relativa admisible se definen en las especificaciones; el funcionamiento requiere ausencia de condensación.

Documentación y archivos
Hoja técnica y manual de usuario disponibles en formato PDF (ficheros técnicos vinculados al producto).

Características / especificaciones técnicas

• Denominación: OIL CHECK 500
• SKU: 06990080
• Marca: CS-Instruments
• Medio de medida: aire comprimido, nitrógeno (otros gases a petición; sin componentes agresivos/corrosivos/tóxicos/inflamables/oxidantes).
• Magnitud medida: contenido de aceite residual en mg aceite / Norm m³ (referencia: 1,0 bar [abs], +20 °C, 0% HR) según ISO 8573-1.
• Sustancias detectables: hidrocarburos, hidrocarburos funcionales, aromáticos.
• Instalación típica: tras filtro de carbón activo/adsorbedor o después de compresor exento de aceite, con filtración y secado en cabecera.
• Temperatura ambiente: +20 °C ... +45 °C, HR ≤ 75% sin condensación.
• Temperatura del aire comprimido: +20 °C ... +50 °C.
• Presión de servicio: 3 ... 9 bar (reductor opcional para hasta 300 bar).
• Humedad del gas de muestra: ≤ 40% HR, punto de rocío max. +10 °C (sin condensación).
• Conexión aire comprimido: rosca hembra G 1/4" (ISO 228-1).
• Valores informados: mg/Norm m³, compensado en presión y temperatura para vapor de aceite residual.
• Rango de medición: 0,001 ... 5 mg/m³ (rangos superiores bajo pedido).
• Límite de detección: 0,001 mg/m³.
• Caudal de muestra: aprox. 0,5 L/min (estándar, basado en 1,0 bar [abs] y +20 °C).
• Alimentación: 100...240 VAC / 1 Ph. / PE / 50...60 Hz / ±10% (enchufable).
• Salidas/comunicación: RS485 (Modbus RTU); Ethernet vía DS 400/500; analógica 4...20 mA (galvanicamente aislada). Opciones: 2× 4...20 mA, 2× salidas de alarma externas; umbrales ajustables.
• Contador de horas: integrado.
• Dimensiones (mm): 200 × 130 × 120 (ancho × alto × fondo).
• Peso: aprox. 7 kg.
• Rango calibrado citado en documentación: 1 ppb … 1 ppm (≈ 0,003 … 3 mg/m³).
