Contador de de partículas aéreas de gas PC 400

de nitrógenode CO2de oxígeno

Información del producto
El contador óptico de partículas de alta precisión PC 400 mide partículas desde 0,1 µm y es adecuado para el control de calidad del aire comprimido clase 1 (ISO 8573-1). Supervisa continuamente los elementos filtrantes instalados en la línea de aire comprimido y detecta de inmediato roturas de filtro. El caudal de aire a través del contador se supervisa automáticamente para garantizar un muestreo representativo.

Componentes / Nº de pedido
PC 400 contador de partículas hasta 0,1 µm para aire comprimido y gases, incl. reductor de presión y certificado de calibración en maletín de servicio — 0699 0042
Cable de conexión a dispositivos portátiles, ODU / M12, 5 m — 0553 1503
Grabador DS 500 móvil, 4 entradas de sensor — 0500 5012
CS Basic - evaluación de datos en forma gráfica y tabular - lectura de datos vía USB o Ethernet. Licencia para 2 puestos — 0554 8040

Ventajas

• Contador de partículas láser óptico para aire comprimido y gases técnicos, detección desde 0,1 µm
• Óptica de alta precisión adecuada para vigilancia de clase 1 (ISO 8573-1)
• Caudal de muestreo 28,3 l/min (1 cfm) — aproximadamente 10× superior a contadores habituales (normalmente 2,83 l/min) para mayor precisión en el recuento de partículas finas
• Transmisión digital de datos (Modbus-RTU) a grabadores DS 400 / DS 500; hasta 3 canales de medida transferibles simultáneamente
• Filtro clase 1 incluido para calibración in situ y detección/exclusión rápida de contaminación óptica

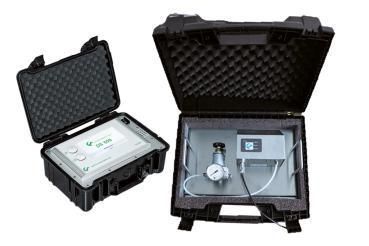

Solución móvil en combinación con DS 500 mobile

• PC 400 hasta 0,1 µm para aire comprimido y gases, incl. reductor, en maletín de servicio
• Cable de conexión para sensores de terceros a dispositivos móviles, ODU / extremos abiertos, 5 m
• Grabador DS 500 móvil, 4 entradas de sensor
• CS Soft Basic - evaluación de datos en forma gráfica y tabular - lectura vía USB o Ethernet
• Alternativa: versión PC 400 con detección desde 0,3 µm

Especificaciones técnicas

• Medio de medida: Aire comprimido (libre de componentes agresivos/corrosivos/tóxicos/inflamables/oxidantes) y gases como N2, O2, CO2 (otros gases bajo pedido)
• Aplicación: Aire comprimido tras filtración; gases / gases puros también sin filtración
• Magnitud medida: Número de partículas por m³ (referido a aire expandido: 20 °C, 1000 hPa)
• Canales de tamaño (PC 400 0,1 µm): 0,1…0,5 µm; 0,5…1,0 µm; 1,0…5,0 µm
• Canales de tamaño (PC 400 0,3 µm): 0,3…0,5 µm; 0,5…1,0 µm; 1,0…5,0 µm
• Presión de funcionamiento: Presión máxima de entrada al reductor: 40 bar
• Humedad del gas muestreado: <= 90 % HR; punto de rocío a presión máx. 10 °C; humedad no condensable
• Temperatura ambiente: 5...40 °C
• Temperatura del medio: 0...70 °C
• Conexión de aire: Manguera PTFE 6 mm incl. acoplamiento rápido
• Caudal: 28,3 l/min (1 cfm)
• Interfaz: RS 485 (Modbus-RTU)
• Fuente de luz: Diodo láser
• Alimentación: 24 VDC, 300 mA
• Dimensiones: 150 x 200 x 300 mm
• Peso: 8 kg
• Carcasa: Acero inoxidable
