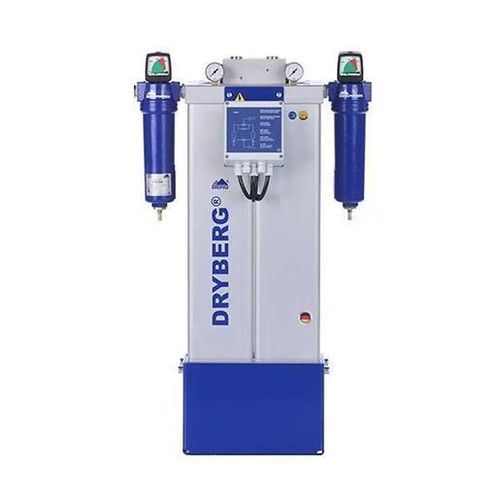

Secador de aire comprimido por adsorción DRYBERG® AD30

por adsorción sin aporte de calorpor adsorciónpor adsorción sin aporte de calor

Resumen
Secador por adsorción DRYBERG® AD30 diseñado para separar la humedad del aire comprimido y reducir el punto de rocío. Dispone de colector multipuerto para orientar entradas/salidas de forma flexible, cartuchos de desecante preinstalados que permiten instalación horizontal o vertical (20 configuraciones) y diseño multivoltaje para conexión mundial.

Ventajas y características principales

• Secador adsorbente sin calor, compacto, indicado para pequeñas instalaciones de aire comprimido.
• Colector multipuerto para configuración flexible de entrada/salida (soporta instalación horizontal y vertical; 20 opciones).
• Cartuchos de desecante preinstalados para manejo y sustitución sencillos.
• Diseño multivoltaje para conexión directa a fuentes de alimentación estándar.
• Diseñado para reducir el punto de rocío; variantes con carbón activo disponibles en modelos mayores.

Datos técnicos (resumen)
capacidad* [m3/m]: 0,33
capacidad nominal* [m3/h]: 30
conexión [pulgada]: 1/2"
dimensiones (AxBxC) [mm]: 675 x 310 x 290
peso [kg]: 28
rango de caudal volumétrico [m3/h]: 10,2 - 119
presión de trabajo [bar]: 4 - 16
temperatura ambiente [°C]: 1,5 - 50

Matriz presión de trabajo / temperatura de admisión
Presión de trabajo (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Admisión 35°C: 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Admisión 40°C: 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Admisión 45°C: 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Admisión 50°C: 0,3 0,4 0,4 0,5 0,6 0,6 0,6 0,7 0,8 0,9 0,9 1,0 1,1

Notas
La serie DRYBERG® AD funciona por adsorción regenerativa con cartuchos de desecante preinstalados; una pequeña fracción de aire ya seco se emplea para la purga de regeneración. El diseño permite la separación continua de la humedad para obtener bajos puntos de rocío sin elementos calefactores.

Características / Especificaciones técnicas

• Familia de modelos: DRYBERG® AD (secadores por adsorción, regeneración en frío sin calor)
• Capacidad nominal (AD30): 30 m3/h (0,33 m3/m)
• Tamaño de conexión: 1/2"
• Dimensiones (AxBxC): 675 x 310 x 290 mm
• Peso: 28 kg
• Rango de caudal: 10,2 - 119 m3/h
• Rango de presión de trabajo: 4 – 16 bar g
• Rango de temperatura ambiente: 1,5 – 50 °C
• Instalación: horizontal o vertical (colector multipuerto para reconfiguración entrada/salida)
• Alimentación: multivoltaje para conexión mundial
