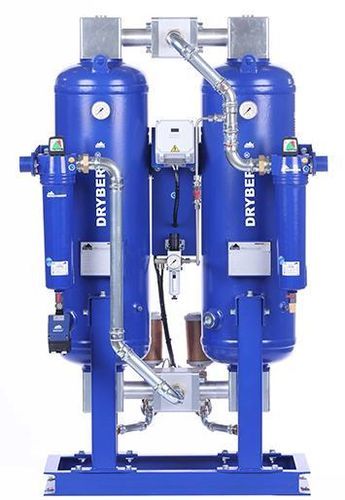

Secador de aire comprimido por adsorción DRYBERG® AD210

por adsorción sin aporte de calorpor adsorciónpor adsorción sin aporte de calor

Resumen del producto
Secador de adsorción DRYBERG® AD210

Funcionamiento
Una vez completado el proceso de regeneración de un recipiente, se inicia la recompresión del recipiente mediante el cierre de las válvulas de purga. Tras alcanzar la presión de servicio, el flujo de aire se conmuta del recipiente de adsorción al recipiente recién regenerado. La adsorción comienza entonces en el recipiente regenerado mientras el otro recipiente entra en su ciclo de regeneración.

Descripción detallada

• Los secadores por adsorción DRYBERG (serie AD) están diseñados para la separación continua del vapor de agua del aire comprimido con el fin de reducir el punto de rocío a presión.
• Construcción de doble columna con lechos adsorbentes, sistema de válvulas de conmutación y control con pantalla.
• La regeneración del material adsorbente se realiza utilizando una parte del aire comprimido ya seco (método de purga) tras la descompresión.
• Filtros asociados: filtro de entrada superfine 0,01 µm y filtro de salida para polvo 1 µm (según configuración).

Datos técnicos y condiciones de cálculo
capacidad* [m3/m]: 3,5
capacidad* [m3/h]: 210
conector [pulgada]: 1"
Dimensiones (AxBxCxD) [mm]: 1543 x 853 x 745 x 650
peso [kg]: 212

Calculado a 1 bar (abs.) y 20°C para una presión de servicio de 7 bar g y una temperatura de entrada de aire comprimido de 35°C (estado saturado).

Punto de rocío — factores de corrección
Temperatura de funcionamiento (°C) / Factores de corrección: -25 → 1.1 ; -40 → 1 ; -70 → 0.7

Alimentación y consumos
Tensión, frecuencia: 230 V, 50 Hz
Consumo de energía: < 60 W
Clase de protección: IP 65
Filtro (entrada): Superfine - 0,01 µm
Filtro (salida): Filtro de polvo - 1 µm
Entrada para modo espera: por defecto

Notas operativas

• Equipo diseñado para funcionar sin caída de presión apreciable en la salida durante la conmutación de torres.
• La regeneración se realiza a presión ambiente (parcial) utilizando una fracción de aire comprimido ya seco.

Características / especificaciones técnicas

• Modelo: DRYBERG® AD210
• Referencia de producto (SKU): 1010770210
• Capacidad*: 3,5 m3/m (210 m3/h)
• Conector: 1"
• Dimensiones (AxBxCxD): 1543 x 853 x 745 x 650 mm
• Peso (tabla técnica): 212 kg
• Peso (meta en la página): 220 kg
• Tensión / frecuencia: 230 V, 50 Hz
• Consumo aproximado: < 60 W
• Clase de protección: IP 65
• Filtración: entrada superfine 0,01 µm; salida 1 µm
• Punto de rocío a presión (condiciones indicadas): valores y factores de corrección disponibles
• Condiciones de cálculo: basado en 1 bar (abs.) y 20°C; presión de servicio 7 bar g y temperatura de entrada 35°C
