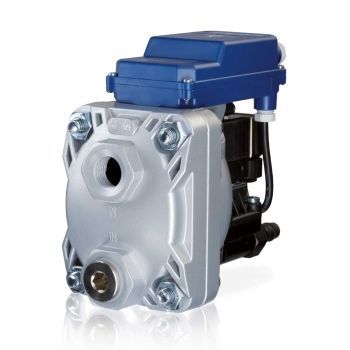

Purgador de condensados BEKOMAT® 13

automáticoelectrónicosin pérdidas

Resumen
El purgador BEKOMAT® 13, 13 CO, 13 CO PN50 adapta la frecuencia de vaciado al volumen de condensado y evacua el condensado sin pérdida significativa de aire comprimido. Un sensor capacitivo controla el nivel en la membrana; al alcanzar el umbral la unidad de control activa la electroválvula y el condensado se ventila para su descarga en un separador agua‑aceite aguas abajo.

Diseño y versiones
La versión estándar dispone de carcasa de aluminio resistente a la corrosión con acabado plateado. Las variantes CO cuentan con carcasa de aluminio granallada y recubrimiento duro para condensados sin aceite o agresivos. Hay opciones de presión (PN) y alimentación eléctrica diversas.

Medidas / recomendaciones de seguridad

• No exceder la presión máxima de servicio (ver placa de características).
• Realizar tareas de servicio únicamente con el sistema despresurizado.
• Utilizar únicamente material de instalación resistente a la presión.
• Fijar firmemente la tubería de alimentación; usar una manguera de presión corta y fija hacia la tubería de descarga resistente a la presión.
• Asegurar que personas o equipos no queden expuestos al condensado o al aire expulsado durante la descarga.

Funcionamiento y beneficios
El BEKOMAT® 13 emplea detección capacitiva para eliminar flotadores mecánicos y reducir el mantenimiento. El cambio rápido de la electroválvula evita pérdidas medibles de aire comprimido, mejora la eficiencia energética y reduce costes operativos, garantizando una evacuación fiable del condensado.

Datos técnicos (resumen)
Modelos: BEKOMAT® 13 | 13 CO | 13 CO PN50
Capacidad máx. compresor: 35 m3/min
Capacidad máx. secador frigorífico: 70 m3/min
Capacidad máx. filtro: 350 m3/min
Presión de funcionamiento: 0,8 … 16 bar(g) (estándar); variantes PN hasta 25 / 40 / 50 bar(g)
Carcasa: Aluminio (estándar); Aluminio con recubrimiento duro (CO)
Temperatura ambiente: +1 °C … +60 °C
Peso (vacío): ≈ 2,0 kg (según variante)
Entrada de condensado: 2 x G½ (interno) [opcional: rosca NPT]
Salida de condensado: 1 x G½ (externo) o 1 x G⅜ (interno) según variante; racor manguera Ø 13 mm (int.)
Tensión de servicio: 230 / 200 / 115 / 100 / 24 VAC ±10%, 50–60 Hz; 24 VDC ±10%
Consumo: P < 8,0 VA (W)
Grado de protección: IP65
Sección de cable recomendada: 3 x 0,75 … 1,5 mm2 (AWG 16 … 18)
Fusible recomendado: 1 A retardado (AC y DC según especificación)
Carga de contacto: máx. AC 250 V, DC 30 V / 1 A; min. DC 5 V / 10 mA
Tipo de condensado: condensado aceitoso; modelos CO para condensado sin aceite o agresivo

Características / especificaciones técnicas

• Nombre comercial: BEKOMAT® 13 (variantes: 13 CO, 13 CO PN50).
• Principio de control: sensor capacitivo y diafragma con válvula piloto/electroválvula.
• Sin pérdidas significativas de aire comprimido durante la descarga.
• Compatible con separadores agua‑aceite (Owamat) en aval.
• Variantes de presión y tensión para distintas instalaciones.
• Grado IP65; consumo reducido < 8 VA.
