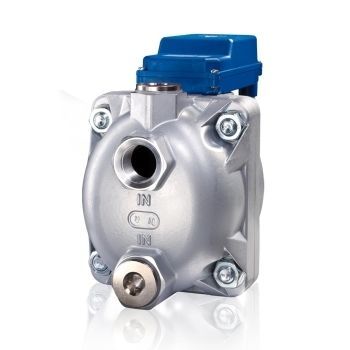

Purgador de condensados BEKOMAT® 14

automáticoelectrónicopara sistema frigorífico

Resumen
Purga de condensados BEKO BEKOMAT® 14, 14 CO, 14 CO PN25. La serie BEKOMAT (unidades estándar 12, 13, 14 y 16) emplea un sensor capacitivo integrado para una evacuación del condensado ajustada al volumen, minimizando las pérdidas de aire comprimido y el consumo energético. La electrónica inteligente controla las descargas y suele amortizarse frente a sistemas temporizados.

Funcionamiento y ventajas

• Sensor capacitivo para detección de nivel y evacuación por volumen.
• Descarga con pérdida mínima de aire comprimido.
• Versiones para condensado aceitoso y, en variantes CO, para condensado sin aceite.
• Compatibilidad con múltiples tensiones de alimentación y protección IP65.

Uso previsto

• Purga de condensados electrónicamente controlada por nivel para sistemas de aire comprimido.
• Utilizar dentro de los parámetros de funcionamiento permitidos (ver datos técnicos).
• Permite drenar condensado de componentes bajo presión con prácticamente ninguna pérdida de aire comprimido.
• Requiere tensión de alimentación y presión de servicio adecuadas para su funcionamiento.
• En aplicaciones con exigencias elevadas de calidad del aire (alimentación, médico, laboratorios, procesos especiales), el operador debe establecer las medidas de control necesarias.
• Proteger BEKOMAT y las conducciones de condensado contra heladas.

Datos técnicos / especificaciones

• Modelos: BEKOMAT® 14 / 14 CO / 14 CO PN25
• Capacidad máx. compresor: 150 m3/min
• Capacidad máx. secador frigorífico: 300 m3/min
• Capacidad máx. filtrado: 1500 m3/min
• Presión de servicio (min./máx.): BEKOMAT 14 & 14 CO = 0,8 ... 16 bar (g); 14 CO PN25 = 1,2 ... 25 bar (g)
• Material carcasa: BEKOMAT 14 = aluminio; 14 CO / 14 CO PN25 = aluminio, recubrimiento duro
• Temperatura ambiente: +1 °C ... +60 °C
• Peso (vacío): BEKOMAT 14 & 14 CO = 2,9 kg; 14 CO PN25 = 3,1 kg
• Conexiones y opciones: Conexiones generales: 3 x G3/4 (interno) [opcional: rosca NPT]; drenaje: BEKOMAT 14 / 14 CO = 1 x G1/2 (salida exterior) con espiga, manguera Ø int. = 13 mm; 14 CO PN25 = 1 x G3/8 (int.) sin espiga, manguera Ø int. = 13 mm
• Tensión de funcionamiento: 230 / 200 / 115 / 100 / 24 VAC ±10 %, 50 ... 60 Hz / 24 VDC ±10 %
• Consumo eléctrico: P < 8,0 VA
• Clase de protección: IP65
• Sección de cable recomendada: 3 x 0,75 ... 1,5 mm² (AWG 16 ... 18)
• Protección recomendada: AC recomendado: 1 A (retardado); DC requerido: 1 A (retardado)
• Carga de contacto (relé sin potencial): máx. CA 250 V, CC 30 V / 1 A; mín. CC 5 V / 10 mA
• Tipo de condensado: BEKOMAT 14 = condensado aceitoso; 14 CO & 14 CO PN25 = condensado aceitoso y sin aceite

Notas de mantenimiento

• El mantenimiento regular y el uso de recambios originales aumentan la fiabilidad y la vida útil.
• No superar la presión máxima indicada en la placa de características.
• Las labores de servicio deben realizarse únicamente con el sistema despresurizado.
• Proteger la unidad y las tuberías de condensado frente a heladas.
• En caso de alarma (nivel alto, obstrucción), localizar y corregir la causa antes de volver a poner en marcha.
