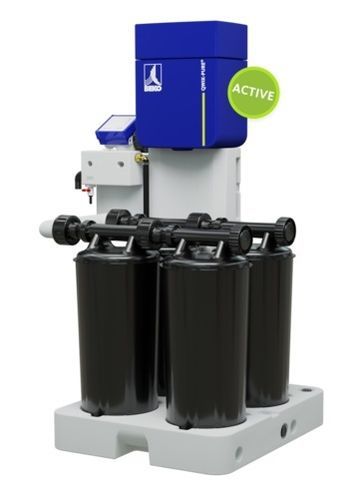

Separador líquido-líquido QWIK-PURE® 60

de coalescenciapara compresor de airecon filtro

Resumen
QWIK-PURE® Extremadamente flexible y orientado al futuro. La interfaz Modbus integrada permite la integración en sistemas de supervisión y control de nivel superior y ofrece mayor durabilidad mediante capacidades IIOT. El concepto modular permite adaptar el número de cartuchos a las necesidades individuales, con hasta 6 cartuchos por sistema. Esto asegura un tratamiento óptimo del condensado en todas las aplicaciones con un tiempo de cambio de cartucho inferior a 10 minutos, respaldado por un flujo de servicio guiado optimizado para un cambio limpio.

Características y funcionalidades principales

• Proceso de separación activo aceite‑agua (QWIK-PURE®).
• Interfaz Modbus integrada y capacidades IIOT para integración y supervisión de alto nivel.
• Concepto modular: número de cartuchos configurable (hasta 6 por sistema).
• Cambio rápido de cartucho (< 10 minutos) con flujo de servicio guiado para una operación limpia y segura.
• Cartuchos herméticos para higiene y protección del personal.

Tabla de datos técnicos (extracto)
Modo: activo
Caudal máximo de condensado: 76 l/h
Conector circuito de condensación: 3 x G1/2" ext. | 1 x G1" ext. | boquilla de manguera
Conector de drenaje de condensado: 1 x 23 mm (0.91 in), ext., boquilla de manguera
Medio: condensado de compresor, aceitoso
Concentración máxima de aceite en el drenaje: 20 mg/l
Presión máxima de funcionamiento en la entrada de condensación: 16 bar(ü)
Temperatura mínima / máxima de funcionamiento, fluidos y ambiente: +5 ... +50 °C
Humedad relativa ambiente: ≤10 ... 80 %, sin condensación
Peso: 45 Kg
Número requerido de cartuchos de repuesto: 4

Especificaciones de la unidad de control FRC
Presión de funcionamiento min. / max., aire comprimido: 3 ... 15 bar(g)
Clase de pureza aire comprimido: 2:4:2
Conector aire comprimido: 8 mm (0.31 in), ext., boquilla de manguera
Tensión de alimentación: 90 ... 264 VCA / 24 VCC
Rango de frecuencia: 50 ... 60 Hz
Consumo de energía: 10 VA
Grado de protección: IP54

Características / especificaciones técnicas

• Modelo: QWIK-PURE® 60 (separador aceite‑agua activo, modular)
• Caudal máximo de condensado: 76 l/h
• Conectores circuito de condensación: 3 x G1/2" ext. | 1 x G1" ext. | boquilla de manguera
• Conector drenaje condensado: 1 x 23 mm (0.91 in), boquilla de manguera
• Medio tratado: condensado de compresor, aceitoso
• Concentración máxima de aceite en el drenaje: 20 mg/l
• Presión máxima en entrada de condensación: 16 bar
• Temperatura de funcionamiento: +5 ... +50 °C
• Humedad ambiente: 10 % a 80 % (sin condensación)
• Peso: 45 Kg
• Cartuchos de repuesto requeridos: 4 (cartucho único usado en varios modelos)
• Unidad de control FRC: presión aire 3–15 bar(g); pureza 2:4:2; conector aire 8 mm; alimentación 90–264 VCA / 24 VCC; 50–60 Hz; consumo 10 VA; IP54
• Interfaz de comunicación: Modbus (integrada), funciones IIOT para integración y supervisión
• Tiempo de cambio de cartucho: < 10 minutos con procedimiento guiado
