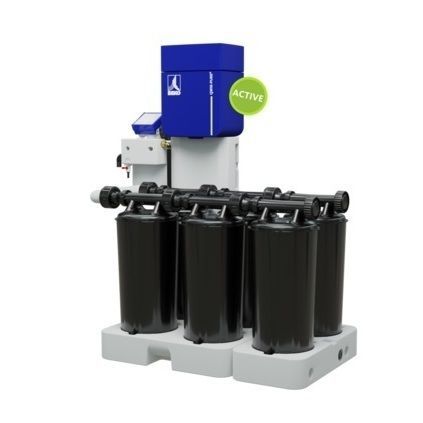

Separador líquido-líquido QWIK-PURE® 90

de coalescenciapara compresor de airecon filtro

Resumen
QWIK-PURE® se adapta a las necesidades operativas. Cada modelo QWIK-PURE® puede ampliarse o reducirse según se requiera, aportando fiabilidad de planificación y simplificación de aprovisionamiento gracias a la misma cartucho en todos los modelos.

Descripción
QWIK-PURE® es un sistema modular y activo de separación agua-aceite diseñado para el tratamiento higiénico y certificado de condensados. El diseño prioriza la compatibilidad, el cambio ergonómico de cartucho, la indicación clara del estado y una mantenimiento sencillo, cumpliendo los requisitos industriales de higiene y seguridad.

Datos técnicos QWIK-PURE® 90 (tabla)
Modo de funcionamiento: activo
Flujo máximo de condensado: 114 l/h
Conexión de entrada de condensado: 3 x G1/2" exterior | 1 x G1" exterior | Boquilla de manguera
Conexión de drenaje de condensado: 1 x 23 mm (0.91 in), exterior, boquilla de manguera
Medio: condensado de compresor, aceitoso
Concentración máxima de aceite en el drenaje: 20 mg/l
Presión máxima de servicio en la entrada de condensado: 16 bar(g)
Temperatura mínima / máxima de funcionamiento (fluidos y entorno): +5 … +50 °C
Humedad relativa del ambiente: ≤10 … 80 %, sin condensación
Peso: 60 Kg
Número de cartuchos de repuesto: 6

Datos técnicos de la unidad de control FRC (tabla)
Presión mínima / máxima de funcionamiento, aire comprimido: 3 … 15 bar(g)
Clase de limpieza, aire comprimido: 2:4:2
Conexión, aire comprimido: 8 mm (0.31 in), exterior, boquilla de manguera
Tensión de funcionamiento: 90 … 264 VAC / 24 VDC
Rango de frecuencia: 50 … 60 Hz
Consumo de energía: 10 VA
Grado de protección: IP54

Notas
Concepto modular: misma cartucho en todos los modelos para capacidad escalable. El cambio de cartucho está guiado para un manejo higiénico y seguro. Las indicaciones de estado facilitan la planificación del mantenimiento.

Características / especificaciones técnicas

• Modelo: QWIK-PURE® 90
• Modo de funcionamiento: separador activo agua-aceite
• Flujo máximo de condensado: 114 l/h
• Conexiones de entrada de condensado: 3 x G1/2" (externo); 1 x G1" (externo); boquilla de manguera
• Conexión de drenaje de condensado: 1 x 23 mm (0.91 in) exterior, boquilla de manguera
• Medio: condensado de compresor con aceite
• Concentración máxima de aceite en salida: 20 mg/l
• Presión máxima en entrada de condensado: 16 bar(g)
• Rango de temperatura de funcionamiento: +5 … +50 °C
• Humedad relativa: ≤10 … 80 % (sin condensación)
• Peso (unidad): 60 Kg
• Cartuchos de repuesto requeridos: 6
• Unidad de control FRC — presión aire: 3 … 15 bar(g); clase de pureza: 2:4:2; conexión aire: 8 mm (externo); tensión: 90 … 264 VAC / 24 VDC; frecuencia: 50–60 Hz; consumo: 10 VA; IP54
• Aspectos destacados: sistema activo, control integrado con indicación de capacidad, cambio de cartucho guiado y diseñado para limpieza e higiene
