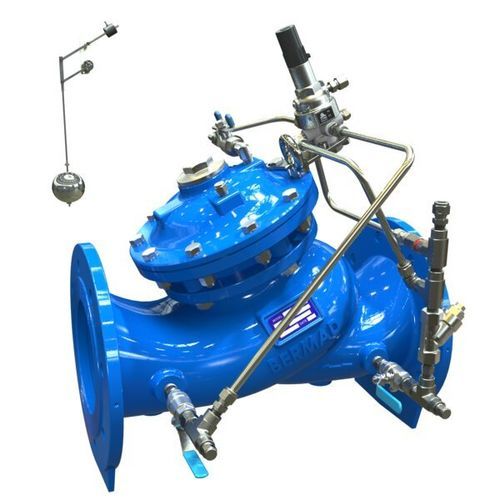

Válvula con control hidráulico 753-66

de flotadorde control de nivelde mantenimiento de la presión

Descripción
Válvula de control de nivel y sostenedora de presión, operada hidráulicamente, diseñada para controlar el llenado y el nivel de depósitos. Durante el llenado la válvula mantiene una presión mínima aguas arriba independientemente de las variaciones de caudal o del nivel del depósito. El llenado se acciona mediante un flotador vertical bi-nivel no modulante controlado hidráulicamente: abre en un nivel bajo preajustado y cierra herméticamente en un nivel alto preajustado.

Características y beneficios

• Excelentes propiedades anti-cavitación
• Amplio rango de caudales
• Alta estabilidad y precisión
• Cierre hermético a goteo
• Diseño flexible para incorporación de funciones
• Paso de flujo sin obstáculos
• Tapón de regulación V-Port opcional para control muy estable a bajo caudal
• Materiales de alta calidad aptos para agua potable
• Mantenimiento en línea para fácil servicio
• Certificada según normas funcionales y de agua potable (EN-1074, NSF/ANSI 61-372, WRAS, AS 5081)

Diseño de doble cámara

• Reacción moderada de la válvula
• Diafragma protegido
• Opción de funcionamiento a presiones muy bajas
• Curva de cierre moderada

Aplicaciones típicas

• Control de nivel para depósitos de agua
• Control bi-nivel para renovación de agua
• Sistemas de suministro de agua — priorización de demanda aguas arriba
• Válvula de seguridad en sistemas de llenado de tanques
• Agua potable, protección contra incendios y aguas grises

Cómo funciona
La válvula es accionada hidráulicamente y coordinada con un piloto de flotador vertical bi-nivel. Al detectar un nivel bajo preestablecido, el piloto controlado por el flotador se abre para permitir el llenado; al alcanzarse el nivel alto preestablecido, el piloto cierra la válvula herméticamente. Durante el llenado, la válvula mantiene una presión mínima aguas arriba independiente de variaciones de caudal o nivel.

Características / especificaciones técnicas

• Modelo / código producto: 753-66
• Serie: Serie 700 Sigma
• Tipo: válvula de control de nivel y mantenimiento de presión
• Accionamiento: hidráulico
• Flotador: flotador vertical bi-nivel no modulante
• Operación: mantiene presión mínima aguas arriba durante el llenado; abre a nivel bajo preestablecido, cierra herméticamente a nivel alto preestablecido
• Diseño: doble cámara; mantenimiento en línea
• Opcional: tapón V-Port para estabilidad a bajo caudal
• Materiales: aptos para agua potable y aplicaciones exigentes
• Certificaciones: EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 (y otras)
• Usos típicos: depósitos, distribución de agua potable, sistemas contra incendios, aguas grises
