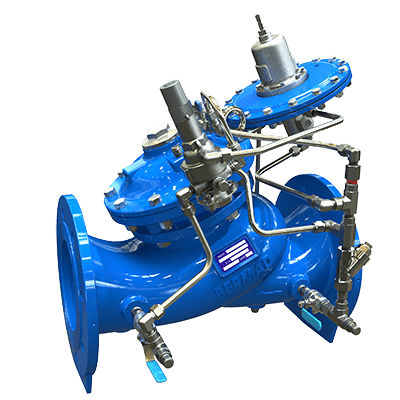

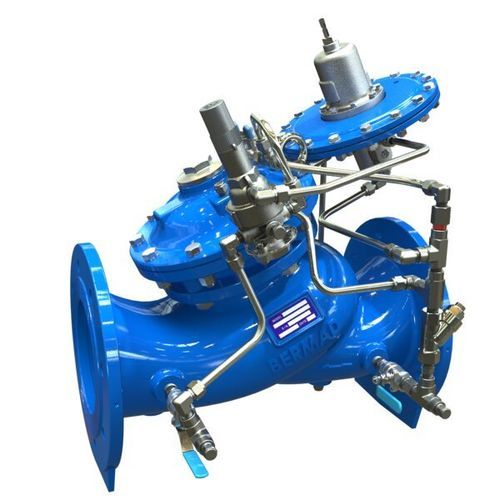

Válvula de membrana WW-753-80 EN/ES

con control hidráulicode control asistidode control de nivel

Descripción
Válvula operada hidráulicamente para control del nivel y mantenimiento de la presión que regula el llenado y el nivel del depósito. Durante el llenado, la válvula mantiene una presión mínima aguas arriba independientemente de las variaciones de caudal o del nivel del depósito. Se cierra al alcanzar un nivel alto preestablecido y se abre completamente ante una caída de nivel de aproximadamente 1 m (3 ft) detectada por el piloto de altitud 3 vías montado en la válvula principal.

Serie / Modelo
Serie 700 Sigma / Modelo 753-80

Características y beneficios

• Actuador de doble cámara para una reacción moderada y protección del diafragma
• Piloto de altitud 3 vías para detección de nivel y respuesta repetible
• Diseñado para buena resistencia a la cavitación y amplia gama de caudales
• Cierre hermético con alta estabilidad y precisión
• Paso de flujo sin obstáculos; tapón V‑Port opcional para control estable a bajo caudal
• Diseño reparable en línea para facilitar el mantenimiento
• Certificaciones: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081 (y otras)

Aplicaciones típicas

• Sistemas municipales — control de nivel para torres de agua y depósitos elevados
• Control bi‑nivel para renovación y gestión de agua
• Sistemas de suministro — priorización del suministro aguas arriba frente al llenado del depósito
• Redes de agua potable y sistemas contra incendios

Notas de funcionamiento
La válvula incorpora un piloto de altitud 3 vías montado en la válvula principal para detectar cambios de nivel; se abre completamente tras una caída de nivel de aprox. 1 m y se cierra al alcanzar el nivel alto preestablecido. Además mantiene la presión mínima aguas arriba durante el llenado pese a variaciones de caudal o nivel.

Especificaciones técnicas

• Modelo: 753-80 (Serie 700 Sigma)
• Función: Control de nivel y mantenimiento de presión con piloto de altitud 3 vías
• Actuador: Doble cámara
• Paso de flujo: Sin obstáculos
• Opcional: Tapón V‑Port para estabilidad a bajo caudal
• Mantenimiento: Reparación en línea
• Anti‑cavitación: Diseñada para resistencia a la cavitación
• Rango operativo: Amplio rango de caudal; opción para muy baja presión
• Estanqueidad: Cierre hermético
• Normas: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081
