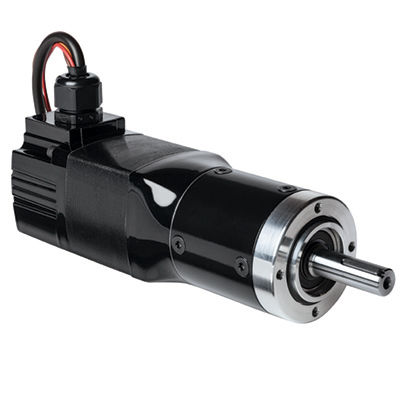

Motorreductor BLDC 7032

DC brushlessplanetariode ejes paralelos

Producto
Modelo 7032 — Serie métrica 22B4-60P, reductor planetario en línea de eje paralelo 24V con motor brushless DC (BLDC).

Dibujos CAD

• INFM0408-A (PDF)
• INFM0408-A (DWG)
• INFM0408-A (STEP)

Diagrama de cableado

• 07410825 (PDF)

Hojas de datos de seguridad

• Hoja de datos de seguridad Super Lube (PDF)

Destacado

• Folleto del producto Bodine 22B4-60P planetary gearmotor (PDF)

Accesorios opcionales

• Kit de eje para codificador (modelo 0964)
• Kit de brida para reductor Tipo 60P (métrico) (modelo 0961)

Características estándar

• Requiere un conjunto de control 24V brushless DC para un ángulo de conmutación de 120°
• Hasta el doble de par que los engranajes paralelos helicoidales/dentados convencionales de tamaño similar
• Carter de engranajes sin ventilación, montaje en cualquier orientación
• Lubricado permanentemente con lubricante de alto rendimiento
• Engranajes de acero endurecido para larga vida y rendimiento máximo
• Juego estándar < 60 minutos de arco

Especificaciones técnicas

• Velocidad (1/min): 313
• Par nominal (Nm): 2.7
• Tensión nominal: 24V
• Amperios (modelo 24V): 5.6
• Par máximo (Nm): 12
• Potencia (Watts): 93
• Relación de engranajes: 8:1
• Carga radial (N): 249
• Longitud XH (inch): 7.0
• Peso (lbs): 5.1
• Tipo de producto: 22B4FEBL-60P1
• Eje accesorio: NO
• Potencia decimal (HP): 0.125 (1/8)
