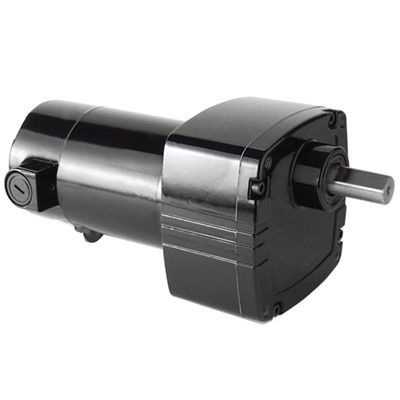

Motorreductor DC Model 1395

de dientes rectosde engranaje helicoidalde ejes paralelos

Producto
Motorreductor CC de eje paralelo Modelo 1395 de la serie métrica 24A‑D, diseñado para aplicaciones industriales que requieren montaje compacto, par de arranque elevado y control de velocidad predecible.

Características estándar

• Roscas de montaje métricas y dimensiones del eje impulsor en métrico.
• Motor 24A que proporciona alto par de arranque, velocidad ajustable y rendimiento previsible en diversas condiciones de funcionamiento.
• Caja de engranajes no ventilada.
• Sellos tipo labio industriales en los ejes del motor y de salida.
• Rodamiento de agujas en el eje de salida para aumentar la capacidad de carga radial y prolongar la vida útil.
• Engranajes lubricados permanentemente con aceite para larga vida.
• Engranaje helicoidal termoplástico reforzado en la etapa de entrada para menor ruido y engranajes rectos de acero endurecido en las etapas siguientes para alto par de salida.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.
• Las especificaciones de rendimiento de los modelos de 180V se basan en el uso con un control de velocidad SCR no filtrado (factor de forma = 1,6).

Descargas disponibles / Tipos de planos

• INFM0015-B: PDF / DWG / STEP (planos CAD para el Modelo 1395)
• Diagrama de conexiones: 07410097 (diagrama disponible)
• Hoja de datos de seguridad: ficha de seguridad de material Texaco Rando (SDS asociado)

Accesorios opcionales

• Kit de soporte en L para tipo métrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968)
• Kit IP‑44 para motores 24A (modelo 0976)

Disponibilidad
Cantidad de pedido: 1-25.

Especificaciones técnicas

• Velocidad (rpm): 29
• Par nominal (Nm): 4,1
• Par nominal (lb-in): 40
• Par pico (Nm): 6,2
• Par pico (lb-in): 55
• Potencia (W): 23
• Potencia (HP): 1/32
• Voltaje: 180
• Corriente (A): 0,18
• Relación de transmisión: 60
• Carga radial (N): 285
• Carga radial (lbs): 65
• Longitud XH (mm): 171
• Longitud XH (inch): 6.72
• Peso (kg): 2,0
• Peso (lbs): 4,5
• Diagrama de conexión: 07410097
• Tipo de producto: 24A4BEPM-D3
• HPDecimal: 0,0312
