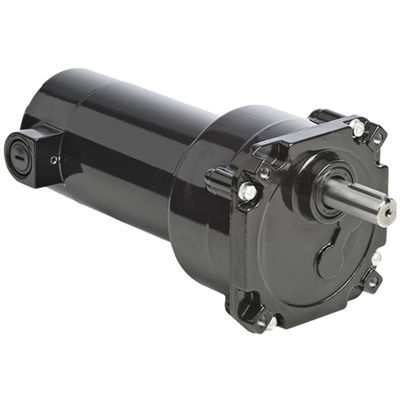

Motorreductor DC Model 1163

con escobillasde dientes rectosde engranaje helicoidal

Descripción general del producto
Reductor-motor DC de eje paralelo serie métrica 24A-Z, modelo 1163. El motor 24A proporciona alto par de arranque, velocidad ajustable y prestaciones constantes en una variedad de condiciones de operación. La caja de engranajes es no ventilada y los engranajes están lubricados permanentemente para una larga vida útil.

Especificaciones

• Velocidad (rpm): 9,6
• Par nominal (Nm): 11,3
• Par nominal (lb-in): 100
• Par máximo (Nm): 13
• Par máximo (lb-in): 115
• Potencia (W): 23
• Potencia (HP): 1/32
• Voltaje: 180 V CC
• Corriente: 0,18 A
• Relación de transmisión: 180
• Carga radial (N): 555
• Carga radial (lbs): 125
• Longitud XH (mm): 199
• Longitud XH (inch): 7,82
• Peso (kg): 2,3
• Peso (lbs): 5
• Diagrama de conexión: 07410097
• Tipo de producto: 24A4BEPM-Z4
• HPDecimal: 0,0312

Características estándar

• Roscas de montaje métricas y dimensiones de eje motor métricas.
• El motor 24A proporciona alto par de arranque, velocidad ajustable y rendimiento predecible en distintas condiciones de operación.
• Caja de engranajes no ventilada para proteger los componentes internos.
• Sellos tipo labio industriales en los ejes del motor y de salida.
• Cojinete de agujas en el eje de salida para aumentar la capacidad de carga radial y la vida útil.
• Engranajes lubricados permanentemente con aceite para prolongar los intervalos de servicio.
• Rueda helicoidal termoplástica reforzada en la etapa de entrada para funcionamiento silencioso y engranajes rectos de acero endurecido en etapas posteriores para alto par de salida y larga vida.
• Pinion helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.
• Rodamientos de bolas probados contra ruido y lubricados permanentemente.
• Rodamiento bloqueado que minimiza el juego axial.
• Las prestaciones de los modelos de 180V se basan en el uso con un control de velocidad SCR no filtrado (Factor de forma = 1,6).

Planos y documentos disponibles

• Dibujos CAD: PDF, DWG, STEP disponibles para el modelo 1163.
• Diagrama de cableado: wiring-diagram-07410097 (referencia).
• Ficha de datos de seguridad: hoja de datos Texaco Rando (referencia).

Accesorios opcionales

• Kit de soporte en L para tipos métricos 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968).
• Kit de soporte en L para motores 30R y 33A, 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z y reductor-motores 33A-Z (modelo 5968).
• Kit IP-44 para motores 24A (modelo 0976).

Controles y piezas compatibles

• Controles de velocidad DC SCR no filtrados compatibles (ejemplos en páginas: 0865, 0866).
• Repuestos y escobillas para la serie 24A (números de pieza de ejemplo referenciados en la documentación).

Especificaciones técnicas

• Velocidad: 9,6 rpm
• Par nominal: 11,3 Nm (100 lb-in)
• Par máximo: 13 Nm (115 lb-in)
• Potencia: 23 W (1/32 HP, HPDecimal 0,0312)
• Tensión: 180 V CC
• Corriente: 0,18 A
• Relación de transmisión: 180
• Carga radial: 555 N (125 lbs)
• Longitud XH: 199 mm (7,82 in)
• Peso: 2,3 kg (5 lbs)
• Referencia diagrama de conexión: 07410097
• Tipo de producto: 24A4BEPM-Z4
