Pavimentadora de asfalto VDA 700 MAX

de orugaspara transportadorpara motor térmico

Visión general
Las pavimentadoras serie VDA MAX se fabrican en Brasil y ofrecen fiabilidad, eficiencia y economía con excelentes resultados de extendido. Visibilidad perfecta: visibilidad clara mediante el panel de control y el asiento deslizante. Excelente tracción y desplazamiento: transmisión hidrostática con motores y cajas de engranajes acoplados a los piñones para mayor eficiencia. Robustez y alta fiabilidad: diseñadas para uso intensivo. Calidad y eficiencia en la aplicación: nuevo sistema de transporte de material que garantiza mayor robustez y facilidad de mantenimiento.

Presentación del producto

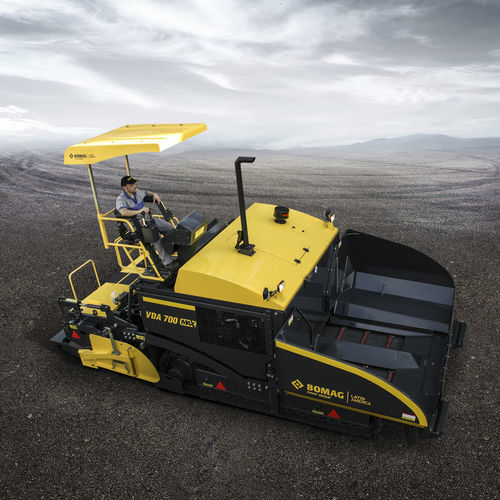

Pavimentadora de cinta VDA 700 MAX. Pavimentadoras VDA 700 MAX diseñadas para extendidos pesados con anchuras de trabajo ajustables y alta capacidad de transporte de material.

Características clave / Puntos destacados

• Mantenimiento sencillo y acceso a puntos de servicio.
• Funcionamiento intuitivo (un botón = una función; pantalla a color con diagnóstico del motor).
• Excelente manejo de materiales (tolva de recepción de gran capacidad, grandes alas laterales abatibles, ángulo de flujo optimizado, rodillos de tope reforzados con sistema de limpieza dedicado).
• Visibilidad completa: puesto de operación desplazable lateralmente y seis luces de trabajo para iluminación total del área.
• Motor: Cummins Tier 3 (QSB 4.5) con inyección electrónica para reducción de ruido y emisiones y amplia disponibilidad de repuestos.

Valores principales
Nivel de emisiones: Stage IIIa / TIER3
Peso operativo: 14.000 kg
Ancho de trabajo (min–max): 2.600–5.750 mm
Capacidad de transporte: 600 t/h

Estándares

• Motor Cummins QSB 4.5 TIER III - 130 HP (97 kW)
• Transmisión directa por orugas con zapatas de caucho
• Sistema de dirección con control por joystick
• Tolvas de alta capacidad con control individual
• Sistema de transporte de material altamente duradero y robusto
• Transportadores y helicoidales con control del flujo mediante sensores electromecánicos y accionamientos independientes
• Ajuste en altura de los helicoidales
• Alarma de marcha atrás
• Cabina de control desplazable lateralmente
• Iluminación de trabajo
• Baliza estroboscópica amarilla
• Depósito de combustible 210 L
• Módulo central con placa única
• Calefacción a gas (LPG)
• Tabla de compactación SPF 2.5
• Ancho variable hidráulicamente de 2,500 m a 4,750 m
• Ancho de pavimentación de 2,850 a 4,750 m
• Vibradores
• Esquí con ajuste de altura
• Ajuste del ángulo de ataque mediante maneta
• Panel de control intuitivo (1 botón = 1 función)
• Toldo de fibra
• Pantalla en color con funciones principales y diagnóstico de fallo de motor
• Pulverizador manual
• Tabla con apertura hidráulica
• Visibilidad completa de toda la operación
• SPF (Simple Plate Finishing) - módulo central con placa única
• Facilidad de mantenimiento

Opciones

• Extensión mecánica 25 cm y 50 cm (4,75 m a 5,75 m)
• Reducción de la anchura de pavimentación a 1,45 m (incluye 4 zapatas de reducción de 0,350 m)
• Nivelación longitudinal electrónica por contacto
• Nivelación longitudinal electrónica por contacto con esquí de 30 cm
• Nivelación longitudinal electrónica por contacto con esquí de 6 m
• Nivelación longitudinal electrónica por contacto con esquí de 9 m
• Nivelación longitudinal automática por sensor ultrasónico (sin contacto)
• Nivelación transversal electrónica por sensor de inclinación
• Kit de herramientas; kit de servicio
• Sistema de control electrónico de nivelación (MOBA): configuraciones varias (combinaciones longitudinal/transversal/sonic)
• Esquí para sistema de nivelación electrónica (varias longitudes y configuraciones laterales)
• Caja de herramientas
• Kits de revisión 250 h, 500 h y 1.000 h

Información técnica adicional
Ideal para pavimentar en pendientes y aplicar capas base granulares. Las cintas están revestidas con zapatas de caucho macizo trapezoidales para alta durabilidad. Radio de giro reducido en el eje para facilitar los desplazamientos. La transmisión hidrostática de alta eficiencia asegura un extendido uniforme. El concepto BOMAG de fácil mantenimiento reduce los tiempos de inactividad: acceso sencillo a puntos de servicio, compartimento del motor y sistemas hidráulicos accesibles, y pulsadores individuales reemplazables.

Especificaciones técnicas

• Motor: Cummins QSB 4.5 TIER III - 130 HP (97 kW), inyección electrónica de combustible
• Transmisión: hidrostática (transmisión hidrostática de alta eficiencia)
• Peso operativo: 14.000 kg
• Ancho de trabajo: variable hidráulicamente 2.600–5.750 mm (opciones: extensiones mecánicas 25 cm y 50 cm hasta 5,75 m)
• Capacidad de transporte: 600 t/h
• Tolvas: alta capacidad, control individual
• Sistema de transporte: transportadores y helicoidales con control de flujo (sensores electromecánicos + accionamientos independientes); ajuste en altura de los helicoidales
• Tabla de compactación: SPF 2.5 (módulo central con placa única)
• Depósito de combustible: 210 L
• Iluminación: iluminación de trabajo, 6 focos para trabajo nocturno
• Puesto de operación: desplazable lateralmente, panel color con funciones principales y diagnóstico de fallo de motor; control intuitivo (1 botón = 1 función)
• Visibilidad: visibilidad completa de toda la operación
• Mantenimiento: concepto de mantenimiento simple con acceso lateral a los puntos de servicio; kits de emergencia y mantenimiento disponibles
• Seguridad: alarma de marcha atrás, baliza estroboscópica amarilla
