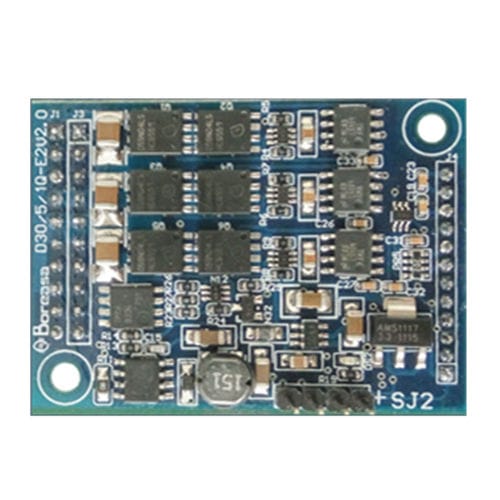

Control de motor con controlador integrado D30/5/1Q-E2

BLDC

Microprocesador:STM32F103C8T Eficiencia:95% Dimensiones:35 x 48 mm Funcionamiento básico: Bucle cerrado (por defecto), bucle abierto (opcional) Limitación de potencia/corriente: Modo de funcionamiento con limitación de potencia o de corriente (configurable por el usuario) para que el accionamiento pueda seguir funcionando de forma segura cuando supere los límites de potencia/corriente preestablecidos. Por defecto, la limitación de corriente es de 10 A. El D30/5/1Q-E2 es un pequeño driver digital de 1 cuadrante para el control de sopladores Boreasa sin escobillas de hasta 150 W, equipado con sensores Hall digitales. Este driver está diseñado para ser integrado en la placa electrónica del cliente. También es compatible con la placa de evaluación de Boreasa. Características -Control de velocidad digital - funciona como controlador de velocidad de "bucle cerrado" -Velocidad máxima 60'000 rpm (motor con 1 par de polos) -Entrada de valor a través de PWM o tensión analógica externa (0 ... +3,3 V) -4 rangos de velocidad diferentes seleccionables -Dirección de rotación preestablecida por una señal digital -La etapa de salida puede ser activada o desactivada -Límite máximo de corriente de salida ajustable hasta 15 A -La velocidad del motor puede controlarse con la salida "FG -Indicación de estado a través de la salida "Ready" -Protección contra el bloqueo del motor (límite de corriente para el motor bloqueado) -Funciones de protección: subtensión, sobretensión y cortocircuito -Banda de conectores estandarizada, paso 2,54 mm y 2 mm -Se puede utilizar una entrada analógica para detectar la temperatura del motor Un robusto diseño de regulador de velocidad PI es una premisa ideal para un funcionamiento inmediato. El módulo OEM, de buen precio y miniaturizado, se integra perfectamente en muchas aplicaciones Para los desarrollos, Boreasa ofrece una completa tarjeta de interfaz/evaluación: la tarjeta D50/5/4Q-M2.
