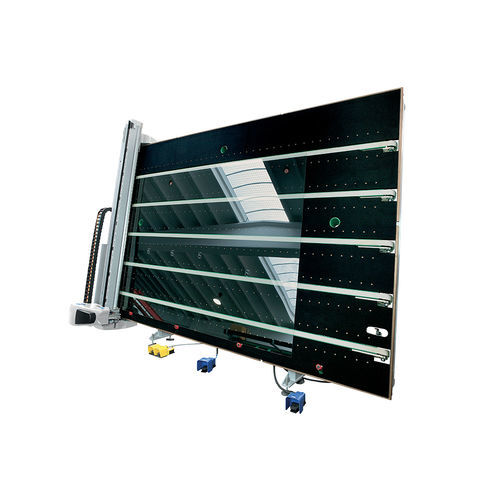

Mesa de corte para vidrio 363 BKM series

con cojín de airede pórticoautomática

Descripción del producto
Mesa integrada de carga, corte, rectificado, marcado y breakout para vidrio plano, con módulos de carga o separación manuales o automáticos y apta para líneas de corte de vidrio laminado. El 363 BKM está disponible en versiones fija y basculante e incluye cojín de aire con cierre rápido, transportador de cinta, selección automática de presiones de corte, Shape Scanner + ScanCad, optimizador en máquina y control BCMS Windows.

Principales cualidades

• Diseñada para vidrieras que desean automatizar y flexibilizar su producción. Las mesas BKM combinan facilidad de uso y fiabilidad industrial mediante una plataforma de desarrollo común.
• Capaz de realizar cortes lineales y contorneados en paneles de 2 a 19 mm de espesor, adecuada para producciones en serie pequeñas y medianas y piezas especiales.
• Disponible en versión autónoma (carga, corte y separación sobre el panel) o en estructura fija para integración en línea de alta productividad. Amplia gama de accesorios opcionales.

Características
Cada elemento constructivo y funcional de la gama BKM está diseñado para garantizar precisión de corte y máxima productividad.

Puente de corte

• Estructura: Puente de corte en acero montado transversalmente para máxima rigidez y resistencia a la torsión.
• Accionamiento: Doble motor brushless con transmisión tipo pórtico para movimiento potente y fluido.
• Guiado del carro: Guías lineales de alta precisión y bajo ruido, rectificadas e instaladas sobre superficie mecanizada para un desplazamiento estable.

Carro y cabeza de corte

• Corte: Cabezal de corte motorizado con cuerpo de aleación de aluminio y vástago para herramienta de corte o corte plástico. Medición automática del espesor mediante encoder lineal y carga automática de parámetros de corte desde el software. Presión de corte regulada por electroválvula proporcional y sistema de compensación de la superficie del vidrio.
• Seguridad: Detector de presencia de vidrio y elemento de extremo de vástago con rotura controlada, fácilmente reemplazable para proteger el carro y el puente en caso de colisión.
• Carro portante: Carro de aluminio con electrónica de control de la cabeza embarcada, equipado con sensor óptico para escuadrado electrónico de la hoja y adquisición automática de formas mediante Shape Scanner.

Guiado del puente

• Guías: Guías de deslizamiento del puente de alta precisión y bajo ruido, rectificadas y montadas en bancada mecanizada para garantizar un corte perfectamente recto sin ajustes.
• Piñones dentados: Piñones rectificados que aseguran máxima precisión de posicionamiento y corte, orientados hacia abajo para prevenir acumulación de suciedad.
• Materiales: Componentes duraderos y de bajo desgaste que garantizan un rendimiento óptimo a lo largo del tiempo. Acceso facilitado para mantenimiento rápido.

Especificaciones técnicas
Velocidad de trabajo
Velocidad máxima del puente: 150 m/min
Velocidad máxima del carro: 150 m/min
Velocidad máxima de rectificado (Easy deletion): 80 m/min

Precisión
Precisión de corte en procesos rectos: ± 0,15 mm

Espesores procesables
Espesor del vidrio: 2 ÷ 19 mm

Mesa de trabajo
Altura de mesa: 930 ± 40 mm

Versiones
363 BKM Regular - Dimensiones: 5250 x 2905 mm; Hoja máx (Regular): 3810 x 2750 mm
363 BKM Jumbo - Dimensiones: 7600 x 2905 mm; Hoja máx (Jumbo): 6100 x 3355 mm

Características / especificaciones técnicas

• Modelo: 363 BKM
• Velocidad máxima del puente: 150 m/min
• Velocidad máxima del carro: 150 m/min
• Velocidad máxima de rectificado (Easy deletion): 80 m/min
• Precisión de corte (procesos rectos): ± 0,15 mm
• Espesor de vidrio procesable: 2 ÷ 19 mm
• Altura de mesa: 930 ± 40 mm
• Dimensiones Regular: 5250 x 2905 mm; Hoja máx Regular: 3810 x 2750 mm
• Dimensiones Jumbo: 7600 x 2905 mm; Hoja máx Jumbo: 6100 x 3355 mm
