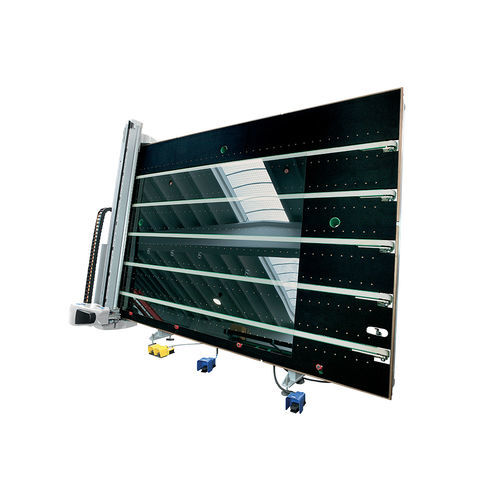

Mesa de corte para vidrio 363 EVO series

eléctricacon cojín de airede vacío

Descripción general
Plataforma integrada de carga, corte, rectificado, marcado y mesa de breakout con módulos de carga y breakout manuales o automáticos. Puede acoplarse a mesas de corte para vidrio laminado. Disponible en versiones fija e inclinable. Equipada con cojín de aire con cierre rápido, cinta transportadora, selección automática de presiones de corte, Shape Scanner + Scan Cad, optimizador en máquina y BCMS Windows para gestión de procesos.

Principales cualidades
La 363 EVO es la plataforma de corte de alto rendimiento de Bottero, diseñada para el procesamiento industrial de vidrio con gran flexibilidad. Opción de equipar la máquina con hasta dos herramientas adicionales además de la herramienta de corte (por ejemplo, rectificado Low‑E, láser CO2 o etiquetado automático). Adecuada para integración en líneas de producción automatizadas e Industria 4.0.

Elementos clave de aplicación

• Sistema de eliminación de superficie para vidrio Low‑E con rueda periférica de 200 mm; velocidad máxima de trabajo 200 m/min. Carrera y trayectoria optimizadas para corte por contorno; medición automática del desgaste de la muela. Permite instalar muelas de distintos espesores y retirar films protectores (TPF). Cobertura total del área procesada y extracción por vacío para minimizar la dispersión de polvo.
• Sistema de marcaje láser CO2 para identificación permanente y marcaje de alta definición en la superficie del vidrio.
• Sistema de etiquetado automático para trazabilidad del vidrio; los ciclos de etiquetado y corte pueden funcionar simultáneamente con flexibilidad en la posición de la etiqueta y el texto impreso.

Características - Puente de corte
Puente de corte en acero dispuesto transversalmente a la máquina para máxima rigidez y resistencia a la torsión.

• Accionamiento: dos motores brushless con transmisión por piñón y correa.
• Transmisión: motores de eje eléctricos para movimiento preciso y equilibrado a lo largo del puente.
• Guía del carro: guías lineales de alta precisión y bajo ruido, rectificadas e instaladas sobre superficie mecanizada.

Características - Carro y cabeza de corte

• Corte: cabeza de corte motorizada en aleación de aluminio con vástago y herramienta de corte o puntuado de plástico. Medición automática del espesor del vidrio mediante codificador lineal y carga automática de los parámetros de corte preconfigurados en el software. Presión de corte regulada por válvula solenoide proporcional y sistema de compensación de la superficie del vidrio.
• Seguridad: detector de presencia de vidrio y elemento final del vástago con rotura controlada, fácilmente reemplazable para evitar esfuerzos mecánicos en carro y puente en caso de colisión.
• Carro: carro de aluminio con electrónica de control de la cabeza y gestión a bordo; sensor óptico para escuadrado electrónico de la hoja y adquisición automática de la forma mediante Shape Scanner.

Características - Manipulación del puente

• Guías: guías lineales de alta precisión ubicadas en el lado opuesto al del roto del operador para evitar residuos en la guía.
• Piñones-cremalleras: cremallera mecanizada de precisión que garantiza posicionamiento y precisión de corte máximos, orientada hacia abajo para prevenir acumulación de suciedad.
• Materiales: componentes fabricados con materiales altamente duraderos y de bajo desgaste para un rendimiento óptimo a largo plazo.
• Mantenimiento: componentes de fácil acceso para un mantenimiento inmediato y rápido.

Especificaciones técnicas

• Velocidad máxima del puente durante el corte: 160 m/min
• Velocidad máxima del carro durante el corte: 200 m/min
• Velocidad máxima del carro durante el corte (entrada alternativa): 160 m/min*
• Velocidad máxima del carro con 2 herramientas (Corte + PPL): 200 m/min
• Velocidad máxima del carro con 2 herramientas (Corte + Láser): 160 m/min
• Velocidad máxima del puente de corte con 2 herramientas: 160 m/min*
• Velocidad máxima del puente de corte con 3 herramientas: 160 m/min*
• (* ) 100 m/min con TPF
• Espesores estándar cortables: 2 ÷ 19 mm
• Espesores opcionales: 2 ÷ 25 mm
• Precisión de corte en procesos rectos: ±0,15 mm
• Altura de la mesa de trabajo: 930 ± 20 mm
• 363 EVO Regular - Dimensiones: 4825 x 3822 mm
• 363 EVO Regular - Dimensión máxima de plancha procesable: 3810 x 2750 mm
• 363 EVO Jumbo - Dimensiones: 7125 x 4427 mm
• 363 EVO Jumbo - Dimensión máxima de plancha procesable: 6100 x 3355 mm
