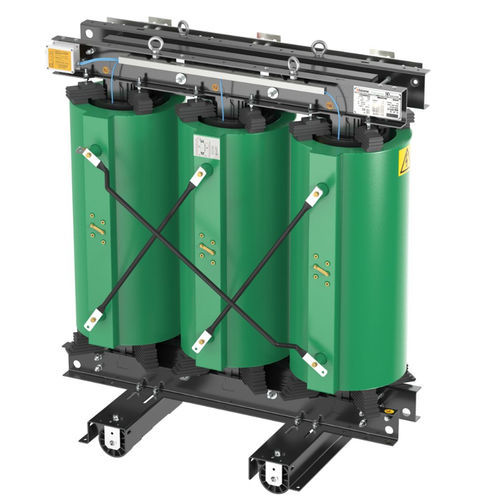

Transformador de aislamiento HB5AIAQBAde potenciade distribuciónencapsulado en resina
Añadir a mis favoritos
Añadir al comparador
Características
- Función
- de potencia, de aislamiento, de distribución
- Construcción
- encapsulado en resina
- Aplicaciones
- para la industria, para servicio interior
- Características eléctricas
- de tensión media
- Normas
- IEC
- Otras características
- secos (resina epoxi)
- Potencia kVA
100 kVA
(135,962116 hp)- Tensión primaria
33 kV
- Tensión secundaria
460 V
- Frecuencia
50 Hz
Descripción
Resumen del producto
Transformador de resina moldeada BTicino HB5AIAQBA, clase de aislamiento 36 kV. Potencia nominal 100 kVA, tensión primaria 33 kV, tensión secundaria 460 V. Indicado para distribución en media tensión en entornos industriales y montaje en interior.
Características técnicas (tabla)
Marca: BTicino
Norma de referencia: IEC 60076-11 y EN 50708
Tensión nominal: 33 kV - 460 V
Frecuencia: 50 Hz
Potencia nominal (VA): 100 kVA
Altura: 1,8 m
Ancho: 850 mm
Longitud: 1,65 m
Serie: GreenT Cast resin transformers
Detalles del producto
Características / especificaciones técnicas
Transformador de resina moldeada BTicino HB5AIAQBA, clase de aislamiento 36 kV. Potencia nominal 100 kVA, tensión primaria 33 kV, tensión secundaria 460 V. Indicado para distribución en media tensión en entornos industriales y montaje en interior.
Características técnicas (tabla)
Marca: BTicino
Norma de referencia: IEC 60076-11 y EN 50708
Tensión nominal: 33 kV - 460 V
Frecuencia: 50 Hz
Potencia nominal (VA): 100 kVA
Altura: 1,8 m
Ancho: 850 mm
Longitud: 1,65 m
Serie: GreenT Cast resin transformers
Detalles del producto
- Tensión primaria (Vprim): 33 kV
- Tensión secundaria (Vsec): 460 V
- Pérdida en vacío (Po): 289 W
- Pérdida en cortocircuito (Pk): 1980 W
- Tensión de impedancia (Uk): 6%
Características / especificaciones técnicas
- Marca: BTicino
- Normas de referencia: IEC 60076-11, EN 50708
- Tensión nominal: 33 kV / 460 V
- Frecuencia: 50 Hz
- Potencia nominal: 100 kVA
- Tensión primaria: 33 kV
- Tensión secundaria: 460 V
- Pérdida en vacío (Po): 289 W
- Pérdida en cortocircuito (Pk): 1980 W
- Tensión de impedancia (Uk): 6%
- Dimensiones (A x An x L): 1,8 m x 850 mm x 1,65 m
- Serie: GreenT Cast resin transformers
- Código de producto: HB5AIAQBA
