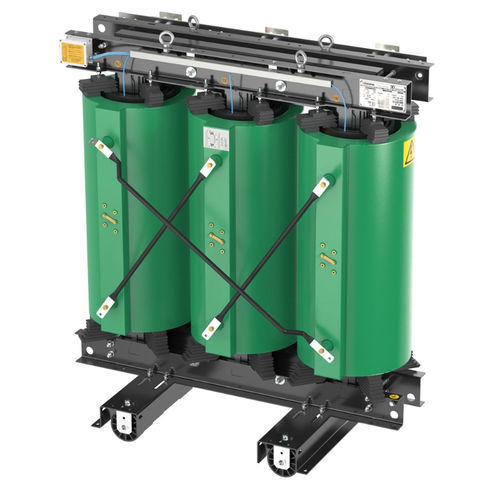

Transformador de potencia HC5AIAQBA

de distribuciónencapsulado en resinapara aplicaciones industriales

Descripción del producto
Transformador de resina moldeada HC5AIAQBA para distribución de media a baja tensión. Clase de aislamiento 36 kV, potencia nominal 160 kVA. Diseñado para aplicaciones industriales que requieren operación segura y bajo mantenimiento.

Parámetros eléctricos clave

• Tensión primaria (Vprim): 33 kV
• Tensión secundaria (Vsec): 400 V
• Potencia en vacío (Po): 414 W
• Potencia relacionada con cortocircuito (Pk): 2860 W
• Tensión de cortocircuito (Uk): 6 %

Datos técnicos

• Marca: BTicino
• Normas de referencia: IEC 60076-11 y EN 50708
• Tensiones nominales: 33 kV / 400 V
• Frecuencia: 50 Hz
• Potencia nominal: 160 kVA
• Altura: 1,75 m
• Ancho: 850 mm
• Longitud: 1,6 m
• Serie: Green T.HE

Familia / aspectos destacados

• Unidades de alto rendimiento para condiciones ambientales extremas
• Fabricado conforme a EN 50708-2-1
• Diseño eco-compatible conforme al Reglamento 2019/1783
• Diseñado para reducir el consumo energético en operación

Documentación técnica
Manual de instalación disponible. Catálogo Green T.HE y vídeo de presentación de la familia de productos disponibles para descarga.

Características / especificaciones técnicas

• Código de producto: HC5AIAQBA
• Tipo: Transformador de resina moldeada, clase de aislamiento 36 kV
• Potencia nominal: 160 kVA
• Tensión nominal (primaria/secundaria): 33 kV / 400 V
• Frecuencia: 50 Hz
• Tensión de cortocircuito (Uk): 6 %
• Po (pérdidas en vacío): 414 W
• Pk (pérdidas en cortocircuito): 2860 W
• Altura: 1,75 m
• Ancho: 850 mm
• Longitud: 1,6 m
• Nombre de la serie: Green T.HE
