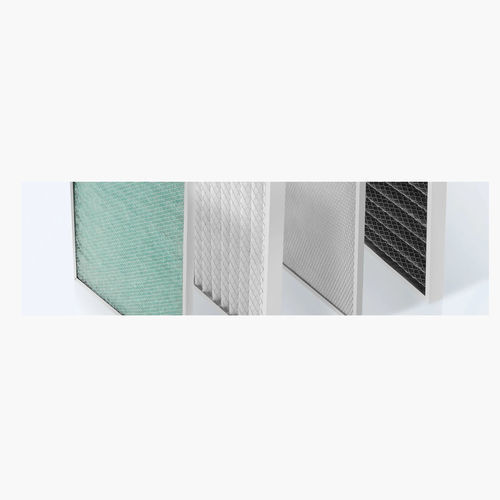

Unidad de filtrado de placas ePM10

de panelesde aireresistente a la corrosión

Resumen
Los filtros cassette se utilizan habitualmente como primer nivel de filtración en unidades de climatización y ventilación. Las variantes de fabricación incluyen medio plano o medio plisado (z-line) para aumentar la superficie de filtración. Según las dimensiones, pueden montarse elementos de refuerzo adicionales. Una etiqueta de dimensiones en el marco facilita la identificación del equipo.

Construcción

• Filtros cassette — medio plano: Marco en chapa galvanizada que garantiza resistencia a la corrosión a largo plazo. El medio filtrante se sitúa entre dos mallazos de soporte en chapa galvanizada que estabilizan el medio. El marco se cierra con remaches ciegos.
• Filtros cassette — material plisado (z-line): Marco en chapa galvanizada. El medio filtrante se plisado mecánicamente y fijado a una malla de soporte en chapa galvanizada; el marco se cierra con remaches ciegos y soldadura por inducción.

Normas

• ISO 16890
• PN EN 779:2012

Clasificación de reacción al fuego

• F1 según DIN 53438

Dimensiones estándar
Marco en chapa galvanizada, plástico o cartón:

• 592 x 592 mm
• 287 x 592 mm
• 625 x 500 mm

Espesor del marco

• Comunes: 20 mm, 25 mm
• También: 50 mm, 96 mm, 100 mm (rango 6–100 mm)

Materiales
Los medios filtrantes están formados por fibras de poliéster o polipropileno dispuestas con una estructura progresiva para ofrecer un equilibrio entre eficiencia de filtración y caída de presión.

Filtros cassette con pliegue termofijado (sin malla de acero)
Solución técnica que emplea un material no tejido tratado térmicamente para producir pliegues rígidos que pueden montarse en el marco sin malla de acero. Ventajas: menor peso y mayor área de filtración manteniendo los parámetros de rendimiento.

Estructura

• Altura de pliegue: 20–100 mm
• Espesor del marco: 6–100 mm (típico 20–100 mm)
• Tipo de marco: acero galvanizado, plástico o cartón

Datos técnicos — filtros cassette

• Clasificación (PN–EN 779:2012): G3 | G4 | M5
• Eficacia de filtración (ISO 16890): G3: ISO Coarse; G4: ISO Coarse; M5: ePM10 35–70%
• Dimensiones de referencia del marco (mm): 592 x 592 para referencias típicas
• Construcción: plano o plisado según el espesor
• Caudal de aire (típ. por 592 x 592): ~2500 m³/h
• Pérdida de presión inicial (Pa): G3: 20–45; G4: 30–55; M5: 50–75
• Pérdida de presión final recomendada (Pa): G3/G4: 250; M5: 450
• Temperatura máxima de servicio: marco plástico 80 °C; marco metálico 100 °C
• Rango de espesor del marco (mm): 6–100

Nota
Los valores finales de rendimiento se especifican en la oferta o al realizar el pedido según las mediciones y la configuración elegida.

Aplicación

• G2, G3, G4, M5 — uso en unidades HVAC para espacios con requisitos medios de calidad del aire (p. ej. hoteles, oficinas, centros comerciales).

Características / especificaciones técnicas

• Tipo de producto: Filtros cassette (medio plano o plisado / z-line)
• Normas: ISO 16890; PN EN 779:2012
• Clasificación de fuego: F1 según DIN 53438
• Materiales del marco: chapa galvanizada, plástico, cartón
• Tamaños estándar del marco: 592 x 592 mm; 287 x 592 mm; 625 x 500 mm (tamaños personalizados bajo pedido)
• Opciones de espesor de marco: 6–100 mm (comunes: 20, 25, 50, 96, 100 mm)
• Altura de pliegue: 20–100 mm
• Medios filtrantes: fibras de poliéster o polipropileno con estructura progresiva
• Caudal típico por 592 x 592: ~2500 m³/h
• Pérdida de presión inicial típica: G3: 20–45 Pa; G4: 30–55 Pa; M5: 50–75 Pa
• Pérdida de presión final recomendada: G3/G4: 250 Pa; M5: 450 Pa
• Temperatura máxima de uso: marco plástico 80 °C; marco metálico 100 °C
• Fabricante: BWF Envirotec — dimensiones no estándar disponibles a pedido o según planos del cliente.
