Filtro de aire

de partículasde panelespara instalación de tratamiento de aire

Descripción general
Filtros minipleat de etapa final para ventilación y tratamiento de aire de salas limpias. Diseñados para cumplir los requisitos de entornos clasificados donde se requiere alta eficiencia en la eliminación de partículas (sanitario, farmacéutico, químico, laboratorios). Cumplen las clases de rendimiento EN 1822:2009.

Construcción

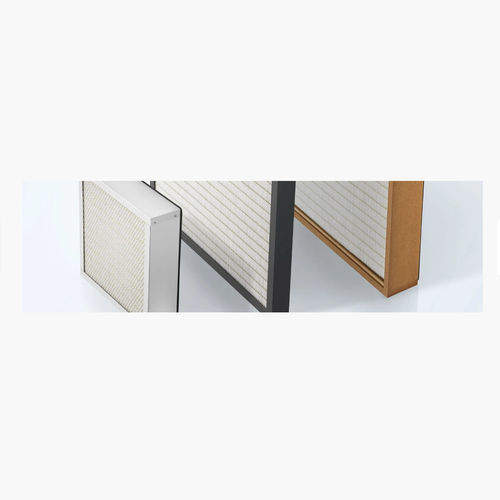

Mediambre plisado minipleat con separadores (lámina de aluminio, hilo de algodón o adhesivo) montado en marco rígido. Opciones de marco: MDF (madera), aluminio o chapa galvanizada. Junta frontal elástica de poliuretano para garantizar la estanqueidad en la instalación.

Clase de filtración

• H10, H11, H12, H13, H14, U15 — según EN 1822:2009

Dimensiones estándar

• Dimensiones del marco (ancho × alto): 305 × 305 mm; 305 × 610 mm; 457 × 457 mm; 610 × 610 mm
• Opciones de grosor de marco: 68 mm, 78 mm, 150 mm, 292 mm

Material
Papel impermeable de alta eficiencia en fibra de vidrio, compuesto por microfibras de vidrio envueltas y una mezcla de fibras sintéticas, diseñado para estabilidad y resistencia a la humedad.

Datos técnicos (tabla)
Las columnas corresponden a variantes de construcción típicas (ejemplos): Variante A — espesor de marco 78 mm / minipleat 58 mm; Variante B — espesor de marco 150 mm / minipleat 120 mm; Variante C — espesor de marco 292 mm / minipleat 120 mm.
CLASE DE FILTRO | Variante A | Variante B | Variante C
Espesor del marco (mm) | 78 | 150 | 292
Espesor minipleat (mm) | 58 | 120 | 120
Tipo 610 x 610 mm — Caudal (m³/h) | 670 | 1920 | 1920
Tipo 305 x 610 mm — Caudal (m³/h) | 335 | 950 | 950
Tipo 305 x 305 mm — Caudal (m³/h) | 155 | 440 | 440
Pérdida de carga inicial (Pa) | 150 | 250 | 250
Pérdida de carga final recomendada (Pa) | 450 | 550 | 550
Temp. máxima de servicio (°C) | 80 | 80 | 80

Aplicación

• Empleados como filtros de etapa final en sistemas HVAC y de ventilación en entornos que requieren alta calidad de aire: centros médicos, producción farmacéutica, procesamiento químico, laboratorios y entornos controlados similares.

Especificaciones técnicas

• Clases de filtro: H10–H14, U15 (EN 1822:2009)
• Dimensiones del marco: 305×305, 305×610, 457×457, 610×610 mm
• Grosor de marco: 68, 78, 150, 292 mm
• Grosor minipleat: 58 mm, 120 mm
• Ejemplos de caudal (H13): 610×610 mm — 670 / 1920 / 1920 m³/h (variantes A/B/C); 305×610 mm — 335 / 950 / 950 m³/h; 305×305 mm — 155 / 440 / 440 m³/h
• Pérdida de carga inicial: típ. 150–250 Pa según construcción
• Pérdida de carga final recomendada: típ. 450–550 Pa según construcción
• Temperatura máxima de funcionamiento: 80 °C
• Medio filtrante: papel impermeable de fibra de vidrio de alta eficiencia con fibras sintéticas
