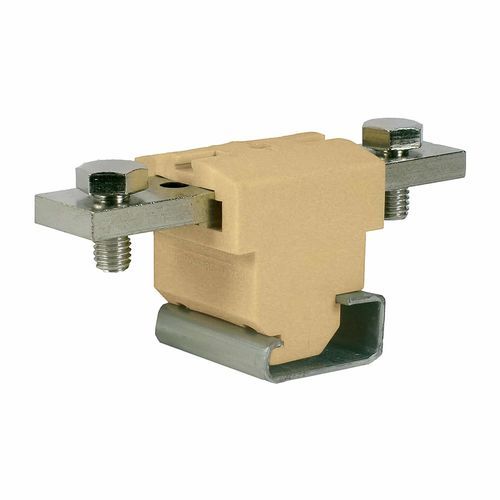

Bloque de conexión para montaje sobre panel ACB

con tornillode interconexiónde material plástico

Fiabilidad de la sujeción: la fiabilidad de la conexión (terminal de cable o barra) queda garantizada mediante un tornillo y una tuerca de bloqueo, con una arandela plana y una arandela elástica entre ambos, lo que resulta especialmente eficaz para contrarrestar los efectos de las tensiones dinámicas.<br><br>En las versiones diseñadas para la sujeción de conductores sin preparación previa, la fiabilidad de la conexión queda garantizada por la acción y la característica forma envolvente de la abrazadera. Su reacción elástica a la presión ejercida sobre el conductor actúa como mecanismo de bloqueo bajo la cabeza del tornillo de apriete, lo que evita que se afloje incluso en presencia de vibraciones.<br><br>La barra conductora también está diseñada con un asiento adecuadamente cóncavo para aumentar la retención del conductor. Además, tanto la superficie de contacto de la abrazadera como la parte cóncava de la barra presentan ranuras transversales a lo largo de toda su longitud. Estas ranuras mejoran el rendimiento de la conexión tanto en términos de retención mecánica como de contacto eléctrico, garantizando una baja resistencia de contacto.<br><br>Protección para las versiones de «barra»: En condiciones normales de instalación, esta protección se coloca longitudinalmente con respecto al eje del terminal. Se puede girar fácilmente con un simple destornillador (tal y como exigen las normas de seguridad). Esto permite acceder a la unidad de conexión para trabajar en los terminales de cable o en las barras.<br>Protección para las versiones «de barra»: en este caso, la protección está fija y encajada a presión. Está orientada ortogonalmente al eje del terminal y protege el collarín, la abrazadera y el tornillo de apriete. Cabe destacar que cuenta con un dispositivo de «obturador deslizante» alineado con el terminal y en línea con el orificio de entrada del conductor. Esto permite, en condiciones de máxima seguridad, cerrar parcial o totalmente el orificio de entrada de forma manual y proteger así las partes bajo tensión, especialmente cuando se utilizan conductores con una sección transversal mucho menor que el tamaño nominal o cuando se realiza el cableado del terminal desde un solo lado.<br>Montaje:<br>Debido a sus grandes dimensiones y a las elevadas tensiones generadas por los conductores, se ha desarrollado un nuevo sistema de montaje para estos terminales de potencia. Este sistema permite la instalación en diversos perfiles de carril estándar (de conformidad con la norma IEC 60715).<br><br>El bloque de terminales se puede desmontar simplemente introduciendo un destornillador en la ranura prevista para ello en el sistema de montaje (la parte de color amarillo).<br><br>Si el propio carril está instalado en una pared plana, las dimensiones de los terminales GPM hacen necesario el uso de soportes planos para separar adecuadamente el bloque de terminales de la superficie de montaje.<br><br>También hay disponible una versión para montaje directo en panel (/FIX) para cada terminal de la serie.<br><br>Marcado: Los terminales GPM permiten la identificación por ambos lados. Esto se puede lograr utilizando bien tiras de identificación CNU/8 (2 elementos) o tiras de identificación CSC (hasta 5 elementos). Las dos opciones no son alternativas; se pueden utilizar conjuntamente.<br><br>Conexión cruzada: Esta serie de terminales también permite la conexión paralela transversal entre 2 o 3 terminales adyacentes mediante puentes paralelos adecuados. Para insertar este accesorio, es necesario retirar la partición aislante precortada de la pared lateral del cuerpo aislante.<br>
