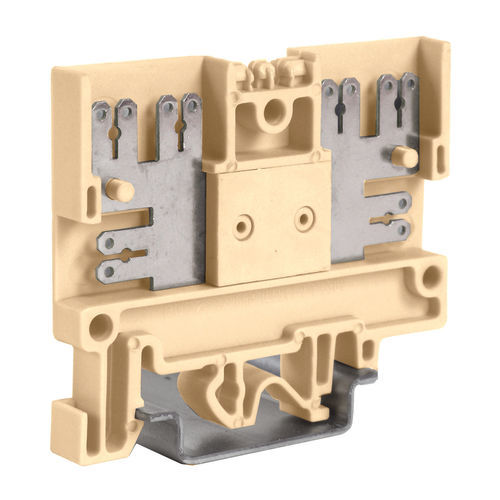

Bloque de conexión en riel-DIN PF100

de interconexiónde material plásticobeis

Descripción breve
Bloque de bornes pasante con conexiones planas (Faston), 6 polos, color beige. Terminales 6,3×0,8 mm y 2,8×0,8 mm (según IEC 61210). Cantidad por paquete: 75 uds.

Características clave

• Diseño pasante con terminales Faston/planos
• Dimensiones de terminales: 6,3×0,8 mm y 2,8×0,8 mm (IEC 61210)
• Paso (ancho): 6,5 mm
• Sección nominal: 2,5 mm² (flexible < 2,5 mm²)
• Cantidad por paquete: 75 unidades
• Montaje en raíles IEC 60715/TH35 (compatible TH35 / G32)

Información adicional
Tipo de producto: PDF.2; Serie: PDF – FDP; Color: Beige; Plástico: Poliamida UL94V-0; Índice de temperatura del material aislante: 130 °C; Longitud: 57 mm; Altura montado en TH35-7.5 / TH35-15 / G32: 50 / 58 / 54 mm.

Características / especificaciones técnicas

• Código: PF100
• Función / Tipo: Pasante con conexiones Faston
• Sección nominal: 2,5 mm²
• Cable flexible: < 2,5 mm²
• Tensión máxima (AC/DC): 630 V (IEC); 600 V (UL)
• Corriente máxima (sección nominal): 20 A (IEC); 16 A (UL)
• Sección (min-max) (AWG): 20–10
• Paso (ancho): 6,5 mm
• Longitud: 57 mm
• Altura en TH35-7.5 / TH35-15 / G32: 50 / 58 / 54 mm
• Índice de temperatura del material aislante (EN 60216-1): 130 °C
• Material plástico: Poliamida UL94V-0
• Espesor: 1,5 mm
• Tensión de impulso nominal / grado de contaminación: 6 kV / 3
• Placa separadora coloreada (accesorio): DFU/5/R (cod. DU05R)
• Etiqueta de marcado individual (accesorios): CNU/8/51 (cod. NU0851S) – CNU/10/61 (cod. NU1061S)
• Tipo de tornillo TH35 (accesorio): BT/3 (cod. BT003)
• Tipos de encaje TH35 (accesorios): BTO (cod. BT007) / BTU (cod. BT005)
• Raíl de montaje (IEC 60715/TH35): PR/3/…
• Código HS: 85369010
• Aprobaciones y marcas: CURUS, KEMA, RINA
