Un solo canal de HV de sobremesa alimentado y controlado por USB
rango de salida de 5 kV / 200 µA
Disponible con polaridad positiva o negativa
Conector de salida SHV
Baja ondulación
Alerta de baja/sobretensión, protección de sobrecorriente y tensión máxima
Lógica de enclavamiento para la habilitación de la placa y la desactivación del canal individual
resolución del monitor de corriente de 4 nA (con zoom de Imon x10: 400 pA)
Herramientas de software para facilitar la gestión de los canales

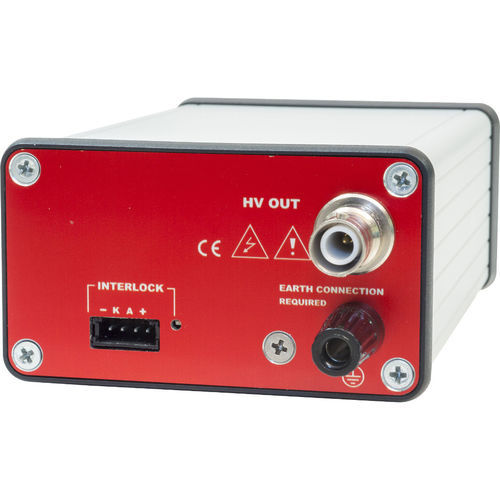

El DT5470 es un módulo de sobremesa que alberga una fuente de alimentación de alto voltaje de 5 kV / 200 µA. La unidad está disponible con polaridad de salida positiva o negativa; se suministra a través de un enlace USB. La salida de HV se suministra a través del conector SHV.
Las velocidades de rampa de subida y bajada de la salida HV pueden seleccionarse independientemente para cada canal en el rango de 1 ÷ 500 V/s con pasos de 1 V/s. El módulo tiene una resolución de 4 nA Iset/Imon. El zoom (x 10) para Imon aumenta la resolución hasta 400pA.
Los parámetros funcionales pueden ser programados y monitoreados vía USB.
Software disponible (Windows):
LabVIEW Instrument Driver
Software de control DT547x: Software de control LabVIEW con capacidad de registro. El software de control DT547x permite configurar y monitorizar, a través de una interfaz gráfica de usuario, todos los parámetros funcionales de la unidad. Cuando el software de control DT547x se ejecuta, crea un archivo de registro de datos que registra los cambios de los parámetros de monitorización.
---
