Módulo de potencia A7511

módulo de potencia
módulo de potencia
módulo de potencia
Añadir a mis favoritos
Añadir al comparador


Descripción

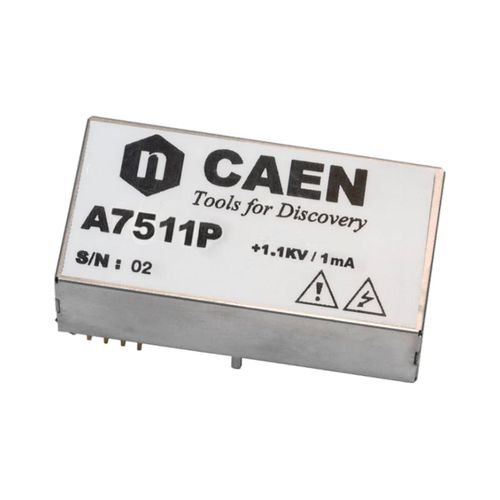

Alto rendimiento rangos de salida de 1100 V/1 mA Disponible con polaridad positiva o negativa Formato compacto: 29x54x16 mm3 (AnxLxAl) El A7511 es un convertidor CC/CC de alta tensión, monocanal, de alta eficiencia y bajo nivel de ruido, montado en una placa de circuito impreso. Proporciona una tensión de salida programable y monitorizable de 0 a 1100 V, cuando se alimenta con una entrada de +12 V. Está disponible con tensión de salida positiva o negativa. La tensión de salida se regula proporcionando una tensión externa de 0 a +2,5 V (Vset). La tarjeta está provista de una protección contra sobrecorriente: si se consume una corriente superior al valor máximo de Iout, el módulo no se daña. Gracias a su excelente estabilidad y a su diseño especial, la fuente de alimentación A7511 está concebida para funcionar en entornos difíciles y con fuertes variaciones de temperatura. El módulo está diseñado en una placa de circuito impreso FR4, revestida y alojada en una caja de acero DC01. Los componentes de la biblioteca CAD Altium y los modelos paso a paso en 3D están disponibles previa solicitud. Detección de sobrecorriente si el canal intenta consumir una corriente superior a Iset, la tensión de salida varía para mantener la corriente por debajo del límite Iset. El canal se comporta como un generador de corriente. Especificaciones técnicas Embalaje Material: DC01; dimensión: An=29 mm ; L=54 mm ; Al=16 mm Número de canales - 1 Corriente de salida máxima (Iout) - 1100V Tensión de salida (Vout) - 0 ÷ ±1100 V Pines de contacto - Cabezal de tira macho; paso de 2,54 mm; bronce fosforoso; aislante UL94V0 Protección - Sobrecorriente, cortocircuito, chispas y humedad Temperatura de funcionamiento - -55° C ÷ +80° C Temperatura de almacenamiento - -55° C ÷ +85° C Ondulación de salida (carga completa) - Típico 5mVpp; Máximo 10mVpp Eficiencia - >60% @ 1000 V / 1mA (Rload ≈ 1 MΩ; 0° C ÷ +40° C)

---
