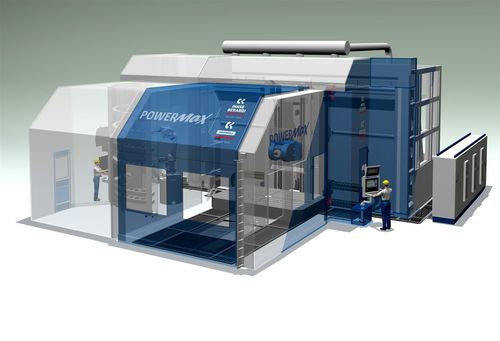

Centro de mecanizado CNC 5 ejes PowerMax® ST

universalcon mesa rotativapara la industria aeroespacial

Descripción general PowerMax® ST es un centro de fabricación sustractiva horizontal de gran volumen de trabajo y 5 ejes (6 en caso de seleccionar la mesa giratoria) para aplicaciones de alto rendimiento. Diseño y sistema de movimiento Los 3 ejes lineales de la PowerMax® ST se desplazan a lo largo de conjuntos paralelos de guías lineales y escalas ópticas montadas en subestructuras térmicamente simétricas, accionadas con motorreductores acoplados de gran par y potencia controlados mediante CNC de Siemens, Fanuc o Heidenhain. El mismo enfoque se ha adoptado para sus ejes C y A. El diseño proporciona precisiones de posicionamiento estáticas y dinámicas superiores a altas velocidades y aceleraciones en su área de trabajo para una tasa de arranque de viruta constante en todo el volumen de fresado. Configuración cinemática Parcialmente invertida DOS MORFOLOGÍAS

• El cabezal fresador se desplaza horizontalmente a lo largo de X con la columna.
• El cabezal fresador se desplaza verticalmente a lo largo de Y dentro de la columna.

La pieza a fresar se desplaza horizontalmente a lo largo del eje Z en la paleta. En la versión de 6 ejes, la paleta se sustituye por una mesa giratoria móvil. Beneficios

• Factibilidad Fabricación de piezas de geometría compleja
• Calidad Tolerancias ajustadas y acabado superficial en todo el volumen de trabajo
• Capacidad Gran volumen de fresado
• Productividad Tiempo de mecanizado reducido
• Alto ROI / Bajo TCO Baja inversión de capital y bajo coste operativo

Multimedia Vídeo disponible presentando la familia PowerMax y el centro de fabricación sustractiva. Características / especificaciones técnicas

• Modelo: PowerMax® ST
• Tipo de máquina: Centro de fabricación sustractiva horizontal
• Ejes: 5 ejes estándar; 6 ejes disponibles con mesa giratoria
• Volumen de trabajo: gran área de trabajo para aplicaciones de alto rendimiento
• Ejes lineales: 3 ejes lineales sobre juegos paralelos de guías lineales con escalas ópticas
• Estructura: Subestructuras térmicamente simétricas
• Accionamiento: Motorreductores acoplados de gran par y potencia
• Ejes C/A: El mismo enfoque de diseño aplicado a los ejes C y A
• Opciones CNC: Siemens, Fanuc, Heidenhain
• Posicionamiento: Precisiones de posicionamiento estáticas y dinámicas superiores a altas velocidades y aceleraciones
• Característica del proceso: Velocidad de arranque de viruta constante en todo el volumen de fresado
• Nota cinemática: Configuración cinemática parcialmente invertida
• Movimiento del cabezal de fresado: X (columna), Y (dentro de la columna)
• Movimiento de la mesa/palet: Recorrido horizontal Z; mesa giratoria móvil opcional para la versión de 6 ejes
• Sectores objetivo: Aviación, aeroespacial, mecanizado multieje general
