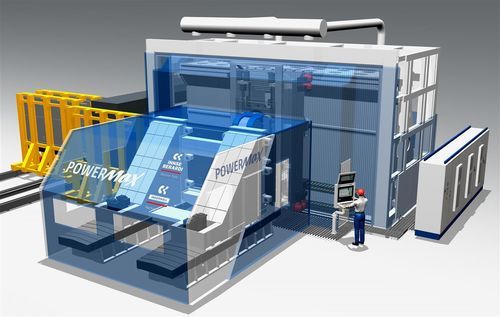

Centro de mecanizado 3 ejes PowerMax® T

6 ejesuniversalpara aleación de titanio

Descripción general
Centro de fabricación de gran tamaño diseñado para el mecanizado de titanio y otros materiales difíciles de cortar. PowerMax® T integra tres ejes lineales con guías lineales paralelas y reglas ópticas montadas en subestructuras térmicamente simétricas, accionadas por motorreductores acoplados de alto par y alta potencia bajo control CNC Siemens, Fanuc o Heidenhain. Los ejes C y A adoptan el mismo concepto; hay versiones disponibles hasta 6 ejes con mesa roto-través. La arquitectura proporciona precisiones estáticas y dinámicas superiores a altas velocidades y aceleraciones para mantener una tasa de eliminación de material constante en todo el volumen de fresado.

Configuración cinemática
Configuración cinemática parcialmente invertida para optimizar el acceso de la herramienta, la manipulación de la pieza y la estabilidad durante operaciones de fresado de alta carga.

DOS MORFOLOGÍAS

• La cabeza de fresado se desplaza horizontalmente a lo largo del eje X junto con la columna.
• La cabeza de fresado se desplaza verticalmente a lo largo del eje Y dentro de la columna.
• La pieza mecanizada se desplaza horizontalmente a lo largo del eje Z sobre la bancada.
• En la versión de 6 ejes, la bancada se reemplaza por una mesa rotativa móvil (roto-través).

Beneficios

• Viabilidad
  Fabricación de piezas con geometrías complejas
• Calidad
  Tolerancias estrictas y acabado superficial consistente en todo el volumen de trabajo
• Capacidad
  Gran volumen de fresado para componentes estructurales de gran tamaño
• Productividad
  Reducción del tiempo de mecanizado mediante cinemática y accionamientos optimizados
• Alto ROI/Bajo TCO
  Inversión de capital y coste operativo equilibrados para sectores de alta exigencia

Características (alto nivel)
3 ejes lineales con guías paralelas y reglas ópticas; subestructuras térmicamente simétricas; motorreductores acoplados de alta potencia y par; opción de ejes C y A; disponible en configuraciones de hasta 6 ejes con mesa roto-través; opciones de CNC: Siemens, Fanuc, Heidenhain. Diseñado para asegurar una tasa de eliminación de material constante y posicionamiento estático/dinámico superior a altas velocidades y aceleraciones.

Sectores de aplicación

• Aviación y Aeroespacial — concebido para aplicaciones exigentes como armazones, alas, uniones, componentes de tren de aterrizaje, anillos y mamparos.
• Mecanizado multi-eje general — la versión con mesa roto-través ofrece máxima flexibilidad para componentes complejos que requieren orientación rotativa.

Especificaciones técnicas

• Modelo: PowerMax® T
• Ejes: 3 ejes lineales estándar; ejes C y A adoptados; opción de 6 ejes con mesa rotativa móvil
• Guías y reglas: Conjuntos paralelos de guías lineales con reglas ópticas montadas en subestructuras térmicamente simétricas
• Accionamiento: Motorreductores acoplados de alto par y alta potencia
• Compatibilidad CNC: Siemens, Fanuc, Heidenhain
• Configuración cinemática: Parcialmente invertida
• Manipulación de piezas: Movimiento horizontal Z sobre bancada; opción de mesa roto-través para mecanizado multi-eje
• Materiales objetivo: Titanio y otros materiales duros
• Objetivos de diseño: Posicionamiento estático/dinámico superior, tasa de eliminación de material constante, gran volumen de fresado
