Botón pulsador capacitivo CHT3-4
IP69Kindustriala medida

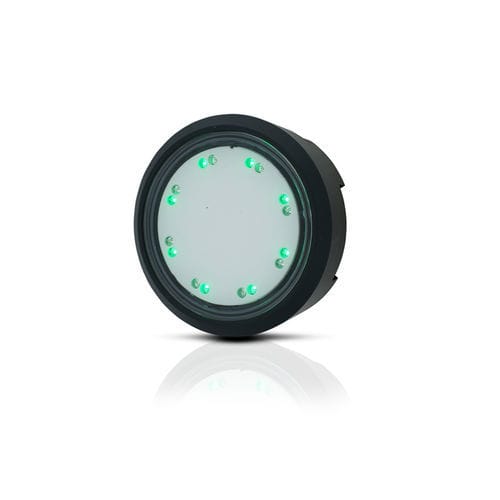

Botón pulsador capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / a medida
Botón pulsador capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / a medida
Botón pulsador capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / a medida - imagen - 2
Botón pulsador capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / a medida - imagen - 3
Botón pulsador capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / a medida - imagen - 4
Botón pulsador capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / a medida - imagen - 5
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CAPTRON

Características

Tipo
capacitivo
Nivel de protección
IP69K
Otras características
industrial, específico, a medida

Descripción

Descripción
  • Pulsador capacitivo con función estática
  • Para taladros de montaje de 22,5 mm
  • Diámetro total Ø 60 mm, área activa Ø 50 mm
  • Fijación con tuerca moleteada M18x1
  • Altura: 25 mm


Aplicación
TECNOLOGÍA DE EDIFICIOS | AUTOMATIZACIÓN INDUSTRIAL

Personalización / Opciones
  • Símbolos personalizados
  • Opcional: retroalimentación táctil (vibración)
  • Opcional: retroalimentación acústica
  • Opcional: salida por relé


Características
  • Color de la carcasa: negro tráfico (RAL 9017)
  • Retroalimentación táctil: vibración
  • Retroalimentación óptica: 16 LED alternos (máx. 2 colores)
  • Modos de funcionamiento: Estático (señal permanente), Dinámico (pulso limitado), Semi-automático, Manual
  • Salidas de conmutación: transistor PNP; relé potencialmente libre opcional
  • Protección frontal: IP69K (hermético al agua y al aceite)


Descargas (elementos disponibles mostrados en la página del producto)
  • Manual de instrucciones SENSORswitches CHT3-4 (EN / DE)
  • Certificados y documentos de conformidad (EN45545, EN50155, TSI-PRM, ECE-R118, CSA, examen CE de tipo)
  • Catálogo de productos SENSORswitch, guía de configuración y catálogo de símbolos


Especificaciones técnicas
  • Tensión de alimentación: 24 V DC (16,8…32 V)
  • Señal de salida: aprox. 300 ms (dinámico); señal permanente en función estática
  • Montaje: taladro de 22,5 mm; tuerca moleteada M18x1
  • Retroalimentación óptica: 16 LED alternos (máx. 2 colores)
  • Retroalimentación táctil: vibración
  • Opciones de conexión: cables pelados; conector M8; cable + AMP 6,3; JST; borne
  • Salida: PNP (variantes/opcional: salida por relé libre de potencial)
  • Protección contra inversión de polaridad: todas las líneas protegidas
  • Protección contra cortocircuito/sobrecarga
  • Caída de tensión: máx. 3 V a 400 mA
  • Consumo a 24 V: máx. 30 mA
  • Temperatura de funcionamiento: -30°C…+80°C (dinámico); 0°C…+55°C (estático)
  • Grado de protección frontal: IP69K
  • Material de la carcasa: Delrin (POM)
  • Material de la superficie del pulsador: Policarbonato (PC)
