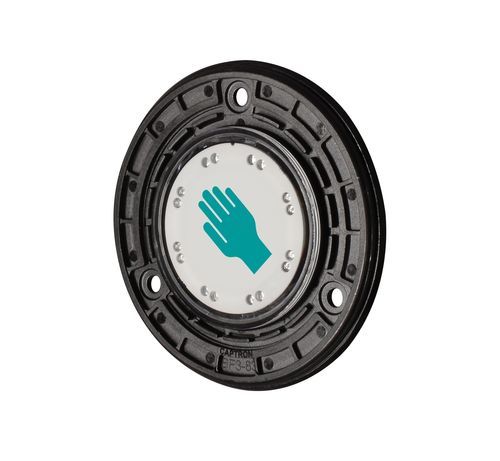

Botón pulsador capacitivo CHT3-1

reforzadoIP69KNA

Descripción del producto
El pulsador capacitivo CHT3-1 (dinámico) genera un pulso de salida de aprox. 300 ms al tocarlo. Con una superficie de actuación de Ø 50 mm y un diámetro total de 88 mm con una altura de montaje de 7 mm, ofrece integración flexible en maquinaria y equipos.
El pulsador se fija con 3 tornillos; se pueden colocar anillos decorativos de distintos colores en policarbonato reforzado con fibra de vidrio para cubrir los tornillos. La electrónica totalmente encapsulada hace que el CHT3 sea muy resistente y 100% estanco al agua y al aceite (IP69K), adecuado para entornos industriales exigentes.

Contenido del suministro

• Unidad sensor
• Brida de montaje (preinstalada)
• Manual de instrucciones

No incluido

• Aro de cubierta de color - pedir por separado
• Tornillos de fijación

Datos técnicos
Tensión de alimentación: DC 24 V (16,8…32 V)
Principio de actuación: capacitivo
Fuerza de accionamiento: no necesaria
Retroalimentación óptica: 8 LED verdes; 8 LED rojos
Montaje: montaje por tornillos (3x M4)
Conexión: conector M8, 4 polos
Salida: PNP-NO
Impulso de salida: aprox. 300 ms
Protección contra inversión de polaridad: protección en todas las líneas
Protección contra cortocircuitos: protección contra cortocircuito y sobrecarga
Caída de tensión: máx. 3 V a 400 mA
Consumo a 24 V: máx. 30 mA
Temperatura de funcionamiento: -30°C…+80°C
Grado de protección: frontal IP69K
Material de la carcasa: policarbonato (PC) reforzado con fibra de vidrio

Características / Especificaciones

• Modelo: CHT3-1
• Superficie de actuación Ø: 50 mm
• Diámetro total: 88 mm
• Altura de perfil: 7 mm
• Clase de protección: IP69K (frontal)
• Electrónica: totalmente encapsulada, estanca al agua y al aceite
• Indicador LED: 8 verdes / 8 rojas
• Conexión: M8, 4 polos
• Tipo de salida: PNP, normalmente abierto (NO)
• Tensión de alimentación: DC 24 V (16,8–32 V)
